では本日の本題です。

先日からご紹介している

マジェスティ250Cの駆動系をオーバーホールしてみよう!

ですが、本日は第2回目となります。

第1回の記事は以下のリンクよりご覧頂けます。

【第1回】マジェスティ250Cの駆動系をオーバーホールしてみよう!

さて、前回までは確か・・・

クラッチのナットも緩める

クラッチとプーリーのセンターナットを取り外したところまででしたね。

今日はこの続きをご紹介していきますね。

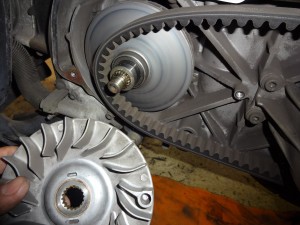

ナットを取り外したらドライブフェイスを取り外します。

ドライブフェイスを取り外した

Vベルトを下に取り外して、プーリーの後方に指を突っ込んで

バラけてしまわないように押さえながら、プーリーを一式取り外します。

プーリーを取り外す

んでこれが取り外したプーリー一式ですね。

取り外したプーリー

取り外したプーリーを一時横に置いといて、

次はクラッチ側の作業です。

まずはクラッチキャリア一式を支えているステーを

ボルトを緩めて取り外します。

ステーのボルトを緩める

この部分のボルトは緩み防止のネジロック剤が塗られているので、

ちょっと固いのでボルトを舐めないように注意して取り外しましょう。

ステーを取り外す

ステーを取り外したらクラッチアウターを取り外します。

クラッチアウターを取り外す

最後にクラッチキャリア一式をVベルトが付いた状態で

取り外してしまいましょう。

クラッチキャリア一式を取り外した

クラッチからVベルトを取り外します。

Vベルトを取り外した

取り外したクラッチのベアリング部分を見るとね、

やっぱりグリスが固まっているし、グリス分が随分と少なくなっていますね。

クラッチのベアリング部

クラッチを取り外すと下に引いてあるウエスの上は

こんな状態ですよ。

クラッチのカスだらけ

当然、エンジン側もカスだらけで真っ黒に汚れています。

汚れたエンジン側

エアーブローしながらブラシなどを併用して綺麗にしましょう。

エアーブローする

グリスなどがあまり飛び散っておらず粉末ばかりなので、

ハブラシなどでこすってやると、すぐに綺麗になりました♪

綺麗になったエンジン

ついでに吸入口部分のフィルターもエアーブローしておきましょう。

エアーブローする

取り外したプーリーの表面のカバーを固定している

プラスのボルト4本を取り外してカバーを外します。

プラスのボルトは非常に舐めやすいので、本当に注意して取り外してくださいね。

カバーを取り外したプーリー

中身がすんごい事になっています・・・。

グリスでビチョンビチョンですな。。

ランププレートを取り外してウェイトローラーの状態を見てみましょうか。

ランププレートを取り外した

偏磨耗しているようにも見えますし、そうでもないようにも見えます・・・。

とにかくよく分からんのでウェイトローラーを全て取り出してみました。

取り出したウェイトローラー

うーん・・・

写真じゃ分かりませんが、グリスを拭き取ると一部に偏磨耗が見られました。

今回は、Vベルト、ウェイトローラー、プーリー関連部品は交換する予定となっています。

この続きはまた明日の更新でご紹介します♪

今日はココまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

TODAYのグリップ表面温度 閉店時

8.4℃

日中は風が吹いていないときは汗ばむぐらい暖かかったのに、

夜になると風も出てきて寒くなってきました。

夕方からは暖房ONですよ、ON。

あぁーさっむ。

明日は朝からぽかぽかいい天気になりそうなので

気分もいいですわ~♪

ではまたお目にかかりましょう~☆

じゃ、今日もいつものアレいっとく~?
人気ブログランキングへ今日もポチッと明日もポチッと♪ブログランキング参加中

p

コメント

  1. アクツ  より:

    こんにちは!いつもメンテナンス等の参考にさせて頂いております。
    今回、中古で購入しました・・・マジェスティcのドライブベルトを初めて
    交換しようと思ってます・・・購入時に新品(純正ではないと思います3,000円で交換して頂きましたので)に交換していただいて現在までに、13,000km(約2年間)ほど走行してます。まだ・・・使用出来るかもしれませんが・・・
    そこで、一つ聞きたいことがあるのですが、クラッチキャリア一式を支えているステーの六角のサイズと、あとエクステンションバーが無いと作業はきついですか?
    インパクト(12.7mmサイズの六角を直では、ステー等に当たってしまってボルトを緩めることが出来ませんか?)よろしくお願いします。

    • centrumMC より:

      こんにちは。
      コメントありがとうございます!

      クラッチキャリアを支えているステー部分の固定ボルトですが、エクステンションバーが無くとも問題無いと思います。
      むしろエクステンションバーを使用した方がかえって舐めやすいかも知れません。
      使用する工具のサイズは・・・うーん・・・流石にそこまではちょっと覚えていませんが、
      写真から判断するに6mmでは無かろうかと思います。

      実際の作業写真をご覧の通り、T型レンチにソケットを取り付けても十分に周辺クリアランスが
      ある事から、よほど大きな頭のラチェットを使用しない限りは着脱作業には問題無いかと思いますが、
      ラチェットを使用して回しやすいかどうかという問題とは別ですね。

      ラチェットを使用出来る部位なら、実際の作業でもラチェットを使用していますが
      T型レンチを使用している所を見ると、やはり【回せない事は無いがやりにくい】と言う事だと思います。

      それなりに強いトルクで締め付けられている部位でもあるため、
      ロングリーチのヘキサゴンレンチや、エクステンションバーの使用は控えるのが吉です。
      インパクトレンチを使用するのであればこの限りではありませんが・・・。
