では本日の本題です。

先日から前後タイヤ交換の記事をご紹介していたこちらの車両。

カワサキ　エストレヤですね。

前後タイヤ交換はすでに完了していますが、

本来のご入庫の目的はエンジン不調だったのです。

あっ、タイヤ交換した際の記事は以下のリンクよりご覧頂けます。

　■【フロント編】エストレヤのタイヤを交換してみよう！

　■【リヤ編】エストレヤのタイヤを交換してみよう！

で、どう不調なのかというとね、

エンジン始動するとガソリン臭いしボコボコいって吹け上がらない。

とても走れるような状態じゃ無いんですね～。

感触的にガソリンが濃すぎる感じです。

いや、実際エンジンを始動させても、やっぱりガソリンが濃すぎます。

作業場がガソリン臭だけじゃなく、目がしょぼしょぼしてしまうほど。

どうやら、ご自身で一度キャブレターを分解したそうなのですが、

どうにもならなかったとのことで、タイヤ交換ついでにご入庫です。

『キャブレター、組み間違いとかないですか？』

『付いていた時と同じ様に組みました。』

『・・・なるほど・・・了解です。』

そう言うんですからそうなんでしょう。

現在、キャブレターはパワーフィルター仕様になっている上、

スロットルケーブルも引き側しか取り付けられていませんので、

標準のエストレヤとは分解に掛かる工程が異なりますのでご了承下さい。

これが現在キャブレターが取り付けられている状態ですね。

エアークリーナーボックスが無いので、キャブレターの着脱は

実に簡単で効率が良いです♪

パワーフィルター仕様の唯一の強みですねｗ

まずはガソリンホースと負圧ホースをガソリンコックから抜き取ります。

次はスロットルケーブルを取り外しますが、

引き側のケーブルしか取り付けられていませんので、

スロットルを少し開けた状態にして、ケーブルのタイコ部分を取り外すだけです。

次にマニーホールドのバンドを緩めます。

あとはキャブレターをスポッ♪と、取り外すだけですね。

ほんと楽チン過ぎます。

まぁその分だけ工賃もお安いので、多少リスクはありますがお財布にも優しいですな。うんうん。

キャブレターを取り外した後のマニーホールドには

異物が入り込まないようにタオルを入れておきましょうね。

取り外したキャブレターにはガソリンが満たされていますので、

予め別の容器などにガソリンを抜き取っておいて下さい。

抜き取っておかないと、作業中にガソリンがこぼれてしまいますので。

んでキャブレターからパワーフィルターを取り外します。

んでここで違和感。

パワーフィルターを取り外した際に、キャブレターを少し揺すったのですがね、

なんかおかしな音が聞こえるんですよね。

こんな感じで振ると・・・

カタッカタッカタッカタッカタッ・・・・・・・

なんだこの音ｗ

今まで聞いたこと無いような、普通のカタカタ音とは違う音が聞こえます。

明らかにおかしな音です。

フロートが上下に揺れている音とか、そんな感じじゃないです。

明らかにカタカタ・・・うーん・・・カチャカチャ？にも聞こえます。

で、バキュームピストンを恐る恐る持ち上げてみると・・・

！！！

これを見て何とも思わないという、ちょっとバイク知識有りますって方。

もう少し色々な部品を見て勉強しましょう。

分ったという方はなかなか察しがいいですね～。

そうです。

明らかにジェットニードルの高さがおかしいですね。

普通はバキュームピストンを全開にしても、ほんの少しジェットニードルが

ノズルに入ったままになっている程度が正常なのですが、

このキャブレターの場合は完全に宙に浮いている状態ですね。

すなわち・・・・

ガソリンがドボドボ噴き出す

と言うことになります。

でね、何度かバキュームピストンを上げたり下げたりしていると、

さらに驚愕の事実。

なんで今、こんなに短くなってるんだｗｗ

さっきはもうちょっと出ていたでしょうに。

そうなんです・・・ジェットニードルがきちんと

スプリングに押さえられていない状態になっています・・・。

先ほどのお客様の一言が気になるお年頃♪

って事でキャブレターのトップキャップを開けていきましょう。

ボルトが舐めやすいので注意してボルトを緩めましょう。

んでキャップが外れたら内部のスプリングが飛び出さないように

ゆっくりとキャップを開いていきましょう。

キャップの次はスプリングをバキュームピストンから取り外しましょうか。

もうおかしい状態なのがこの写真でも分りますね・・・。

スプリングを取り外した状態で、真上からもう少し眺めてみましょうかね。

なんかスプリングシートより上に銀色の丸い頭が見えますね。

バキュームピストンごと取り外してみましょう。

えええええええええええええっｗ

おかしな位置にジェットニードルがありますやん。

明らかにこれは組み間違いをしています。

元有った通りに組み付ければこうはならなかったはず。

初めて分解する場合や、あまり自信が無い時は、焦らずゆっくりと分解して行くことが大切です。

一気に取り外すと、どういう順番で組み付けられていたか

分らなくなってしまいますので。

きっとこれもその類いでしょう・・・。

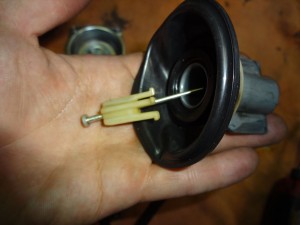

んでこれが組み付けられていた順番で部品を並べてみました。

これが誤った組み付け順ですね。

そしてこれが正しい組み付け順です。

ジェットニードルの位置が右へ1つずれましたね。

左隣にある肌色の部品が、スプリングシートで

スプリングの張力によってジェットニードルを押さえつける役割があります。

また、機種によってはジェットニードルに薄いシムが装着されている物もありますので、

分解時にはバキュームピストン側に薄いシムが残ったままになっていないか、

必ずチェックするクセを付けておきましょう。

原因はハッキリとしました。

今回はジェットニードルの組み間違えが原因でした。

キャブレター内部には、これ以外にも小さな部品などが

多数使用されており、今回の様にちょっと順番を間違うだけで

機能不全に陥って不調になるなどという事は多々ありますので、

分解から組み戻しまでの作業に自信が無い方は、

信頼の置けるショップに作業を依頼される事を、強く強くオススメします。

もちろん、当店にお任せ頂くのも宜しいかと。

さぁ・・・これで原因も分ったので元通りエンジンに

キャブレターを取り付け～・・・ちゃイケマセン！！！

必ずしも原因が1つとは限りませんし、

一度は組み間違いをしているということは、他の部分にも

問題がある可能性がありますので、必ず他も確認が必要です。

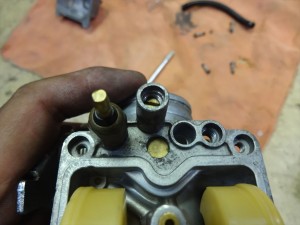

ということで、フロート内部も確認と点検を実施しておきます。

内部の状態はというと・・・

実に美しい！！

ジェット類の詰まりなどはなさそうです。

ですが、念のため全てのジェット類の疎通確認を実施。

どれも異常なく疎通確認です。

キレイに穴が詰まり無く通っていました。

次にパイロットスクリューの現在の戻し回転数と、

パイロットスクリューの状態を確認してみましょう。

ん？

なんかパイロットスクリューの位置おかしいですね。

こんなにも浅い位置にあるハズがないし、

そもそもこれ以上締めることすら出来ない・・・。

うぬぅ・・・おかしい。

確認しておいて良かった。

パイロットスクリューを取り外してみると、ここにも衝撃の事実。

パイロットスクリューのワッシャが潰れて変形しています。

そりゃこんなワッシャじゃ奥まで入りませんし、

奥まで入らないとアイドル時における燃調も狂いますわ。

気になるパイロットスクリューの先端部はどうなっているかというと・・・

おおぉっ！！

奇跡的に無事ですｗ

このまま再使用問題なさそうで一安心。

んで、手持ちのスペアパーツからパイロットスクリュー用の

小さなワッシャをセットしてキャブレターに組み付けます。

なお、パイロットスクリューの戻し回転数については

年式などによって異なる為、詳細はメーカーホームページでご確認下さい。

んで規定の戻し回転数でパイロットスクリューの取付完了です。

ちなみに、この車両の場合ですと規定の戻し回転数は以下の通り。

2 1/4回転戻し

必ずメーカーホームページにて確認すること。

そうそう、通常ならこれぐらい奥の方にパイロットスクリューが

締め込まれているのが適正な感じです。

こういう、ちょっとアバウトな感覚も整備作業には必要です。

いや、整備作業というか、不審に思う気持ちが大切と言う事ですね。うんうん。

メインジェットなどを元通り取り付けてっと。

フロートチャンバー、バキュームピストンも元通り取り付けたら、

バキュームピストンをもう一度持ち上げて、ジェットニードルの様子を確認。

うん。すばらしい。

これで正常です。

少しジェットニードルがノズルに入ったままになっている事が大切です。

だってね、抜けてしまうと元のノズルに入るかどうか分りませんからｗ

バキュームピストンを組み付ける時だって、なかなかノズルに

ジェットニードルがささらないことなんて多々ありますから。

で、パワーフィルターも元通りキャブレターにセットしてっと。

あとはエンジンにキャブレターを取り付けてスロットルケーブルを

元通りスロットルに引っかけるだけ♪

パワーフィルター仕様、楽チンすぎて笑みがこぼれそうｗ

んで最後に燃料ホースと負圧ホースを接続っと。

以上でエストレヤのキャブレター不調の修理は完了です♪

え？

エンジン掛けて調子見ないのかって？

調子良いに決まってるでしょｗｗ

ジェットニードルとパイロットスクリューがあんな状態になったから、

調子が悪くなっていたんですものっ♪

大丈夫ですよ、ちゃんとエンジンを掛けて確認しましたから。

本当に何事も無かったかのように調子も良くなってすいすい～楽々～です♪
