まずは車両のご紹介から。
スズキ GSX750Sカタナですね。
以前にも何度か登場したことがある車両ですね。
今回は、突然右のウインカーだけが点灯しなくなったとの事でご入庫です。
事前にお電話頂いた際に、接触不良などの可能性もあるので
スイッチボックスのレバー部に潤滑剤を塗って、レバーを操作して
一度確認してみて下さい。
・・・うぬぅ。
どうやらダメだったようで。
単純なスイッチ部の接触不良ではなさそうですね。
で、もう自分じゃどうにもならいって事でご入庫下さいました。
まずは現状の確認。

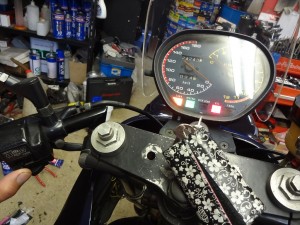

右にウインカーを出してみますと・・・
やはりインジケータも点灯しませんし、ウインカーリレーからの
カチッ！という音も聞こえませんね。
全くの無反応とはこのこと。
では逆の左側はどうかというと・・・
左側は正常にウインカーが点灯してリレーしますね。
潤滑油を塗ってもう一度レバーを操作してみますが、
やはり右側だけは反応無しです。
うぬぅ。。。
って事で、悩んでいても進まないのでスイッチボックスを分解して行きましょう。

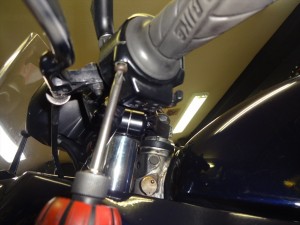

スイッチボックス底部からプラスボルト2本で固定されています。
ボルト2本取り外すとスイッチボックスが外れます。
とりあえず開いたスイッチボックスはそのままにしておき、
基本的な部分を確認していきます。
まずは左側サイドカバー内側のヒューズボックス。
ヒューズボックスはGSX750Sカタナの場合、ウインカーヒューズのみ
分離していませんので、ヒューズの問題では無かったです。
車種によっては、左右ウインカー、またはウインカーのみ
ヒューズが分かれている場合がありますので、基本動作としてチェック作業は
いつの時でもお忘れ無く。
次はリヤウインカー配線を確認してみます。
ウインカー配線の接続、マイナスアース線の接続、共に問題有りませんね・・・。
でも、さらにめげずにトラブルシュートです。
左右のウインカー配線を入れ替えて、症状に変化が無いかチェックです。
結果は・・・
症状変わらず右のウインカーのみ点灯せず。
左右の配線を入れ替えると、症状も左右入れ替わりますので
ウインカー本体の配線不良などの問題ではなさそうです。
って事で、スイッチボックスに問題有りと言う事は
ハッキリと分りましたので、スイッチボックスを分解して行きましょう。
内部の小さなボルトを取り外していきます。

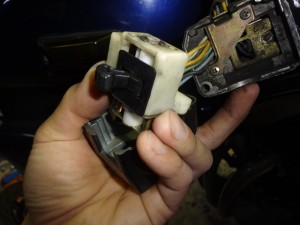

んでこれが取り外したスイッチレバー部ですね。
スズキのこの年代のスイッチボックスは奇妙ですね。
Lo/Hiビーム切り替えと、ウインカー左右のレバーが
スクエア状に配置されています。
んで、問題はこのスイッチボックスの裏側にありました。
ウインカー配線(右)が基板から外れてしまっています。
これがウインカーが出ない原因だったようです。
そりゃ接触不良とかじゃないですわ。
配線が千切れている部分を拡大して見てみましょうか。
ハンダが外れてますね。
いや、どっちかっていうと、配線が腐って千切れた感じっぽい。
まぁどちらにせよ、物理的に繋がっていない以上、ダメな物はダメ。
元通り配線をハンダ付けしたらOKそうですね。うん。
まずは配線の先端を切り取って被覆を剥いておきます。
配線先端と接続する端子部にフラックスを予め塗っておきます。
フラックスを塗ることによって、ハンダがキレイに早く溶け込むのと
暖める時間が短くなりますので、基板の保護にも役立ちます。
こういう細かい場所ではフラックスを使用すると良いでしょう。
手が二本しかなく全てを手で持ちながら作業すると、
ハンダを入れる手が足りませんので、予め配線側にハンダを入れておきます。
そして基板側を暖めてから、配線を持っていって
基板と配線を接続します。
はい、これでハンダ付け完了です。
ここでウインカーが正常に作動するか確認です。
良し♪
右も左も問題なく点滅しました～♪
スイッチボックス内部の断線とは、さすが古い車両ってだけはありますね。
でも、トラブルシューティングには旧車も現行車も関係ありません。
基本に沿って1つずつ作業すれば、きっと修理出来ない事象はありません。
めげずに基本に忠実に作業することが大切です。
端折ってしまった作業に、思わぬ落とし穴があることだって有りますから。
分解していたスイッチレバー部を元通りスイッチボックスに組み付けます。
スイッチボックスをハンドルバーに元通り取り付けたら、
最後にもう一度左右のウインカー点灯確認です。
左右共に問題なしです～♪
以上でウインカーの修理は完了です！
TMRキャブレターのファンネル仕様なので水を掛けて洗車が出来ませんので
濡れタオルで外装をキレイに拭上げます。
だってね、ちょうどこちらの車両を修理でお預かりしている時って、
向かいのお宅でコメの脱穀というか精米というか、
毎年恒例の作業をしているので車両が全て・・・
コメ粉だらけｗ
このままだとお客様も私も腕が痒い痒いになりますので、
全車両毎朝拭き掃除ですよｗ
ほんとこの時期特有ですわ。このコメ粉は。
※去年の同時期のブログにもネタとして出ていますので検索して下さいｗ
んで最後にキレイになった車両を記念撮影っと。
無事に修理完了してお客様も一安心♪
修理費用もスイッチボックスの配線修理だけでしたので、
非常にリーズナブルで笑顔でご帰宅されました。
