では本日の本題です。

昨日からご紹介している

XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

ですが、今日は第2回目となります。

第1回目の記事は以下のリンクよりご覧頂けます。

【第1回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

取り外したキャブレター

キャブレターの取り外し作業が終わったところまででしたね。

今日はこの続きをご紹介していきます。

キャブレターを取り外し終えたマニーホールドから

固定用のバンドを取り外します。

※理由はこの後書きますので

バンドを取り外す

この写真を見ればもうお分かりかと思いますが、

もう少しマニーホールドに近づいてみましょう。

マニーホールドのひび割れ

ありゃりゃ・・・。

ヤマハ車の特徴である、マニーホールドの劣化による

ひび割れですね。

しかも、かなり重篤な症状です。ええ。

表面にひびが入っているぐらいならまだしも、

マニーホールドにライトを押し当てて確認してみるとね、

ライトを押し当ててみる

うーん・・・この明るい写真じゃ分かりにくい。

って事でフラッシュ無しで撮影。

マニーホールドのひび割れ

中まで完全に割れちゃっています。

ココだけに限らず、全てのマニーホールドに

内部まで貫通しているひび割れが発生しています。

ほんとヤマハのゴムはダメですな。

単純に硬化するだけならまだしも、こんなにもバッキボキに

ひび割れするだなんて。

で、これについては事前に確認済だったので、

今回のキャブレターオーバーホールと合わせて

同時に交換を実施します。

マニーホールドの交換については、

キャブレターのオーバーホール作業後に

行う予定なので、今はとりあえずタオルを詰め込んで

異物が混入しないように処置しておきましょう。

タオルで塞いでおく

これでヨシッと。

じゃキャブレターのオーバーホール作業を始めましょうか。

取り外したキャブレター

まずキャブレターに差し込まれている、各種ホース類を

全て取り外しておきます。

ホース類を取り外す

アイドリング調整ボルトも取り外しておきましょう。

アイドリング調整ボルトも取り外しておく

キャブレターを上下逆さまにひっくり返し、

まずはフロートチャンバーの固定ボルトを

全て取り外していきましょう。

フロートチャンバーのボルト

フロートチャンバーの固定ボルトは舐めやすいので、

注意して取り外すようにしましょう。

先のちびったドライバーや、サイズの合っていないドライバーで

回そうとすると、あっというまに舐めてしまいますので。

ボルトを取り外したら、恐る恐るフロートチャンバーを

開いてみました。

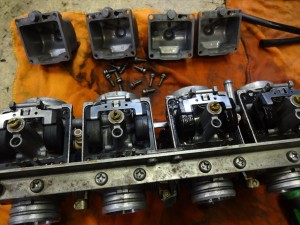

フロートチャンバーを開けた

あらw

思ったほどアマゾーーーンになっていませんね。

でも、決してキレイとは言えない状態ではありますが。

汚れているキャブレター内部

それにね、フロートが曲がっているのか、

油面が狂っているのか、明らかにフロートが変ですなぁ。

フロートの高さがおかしい

高さも違いますし、1つのフロートでも左右で

高さが異なっています。

とにもかくにも、まずはフロートを取り外してみましょう。

フロートピンを抜いてっと。

フロートピンを抜く

取り外したフロートを2つ重ねて比べてみました。

取り外したフロート

明らかに上下共にフロートが捻れてますね・・・。

なんでこんな事になるのやら。

とりあえずフロートを指で掴んで、

力を調整しながらフロートの捻れを修正します。

ねじれを修正する

少しずつ確認しながら作業しましょう。

曲げすぎたー!とか言って何度もやっていると、

グニャグニャになってしまって、どうにもならなくなるので。

で、修正完了後がこちら。

フロートの修正後

良い感じで元に戻りましたね。

これなら問題なく使用出来るでしょう。

次はフロートチャンバーガスケットを取り外しましょう。

ヤマハのキャブレターは紙タイプのガスケットを使用していますので、

破れなどが無ければ再使用も可能です。

※本来は毎回交換ですのでそこんとこヨロシク。

次はバルブシートを取り外しましょう。

バルブシート脇に有る固定ボルトと、押さえ用のステーを

取り外しましょう。

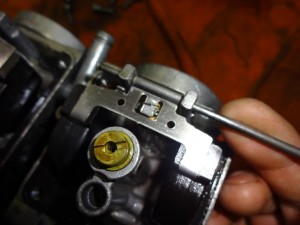

バルブシートの固定ボルト

固定ボルトとステーを取り外したら、

バルブシート外側をペンチなどで掴んで引き抜きましょう。

んでこれが4つとも取り外し終えたバルブシートですね。

取り外したバルブシート

バルブシート底部にはフィルターが装着されています。

これも何故だかボッコボコですけどww

バルブシート内側のフロートバルブとの

接触部位がオーバーフローしそうな汚れ具合です。

バルブシート内側

まぁオーバーフローしてたんですけどね。

この汚れ方じゃそりゃオーバーフローしますわな。うん。

次はメインジェットを取り外しましょう。

メインジェットを取り外す

メインジェットは1番から4番まで全て同一で、

カワサキ車の様に内側と外側で異なるといった事はありません。

続いてスロージェットの取り外し。

スロージェットを取り外す

んでこれが取り外したメインジェットと

スロージェットですね。

取り外したジェット類

続いて吸入口部に取り付けられている

エアージェットを取り外しましょう。

エアージェットを取り外す

固くて外すのが困難な場合は、ムリに取り外さずに

そのままにしておきましょう。

これが取り外したエアージェットですね。

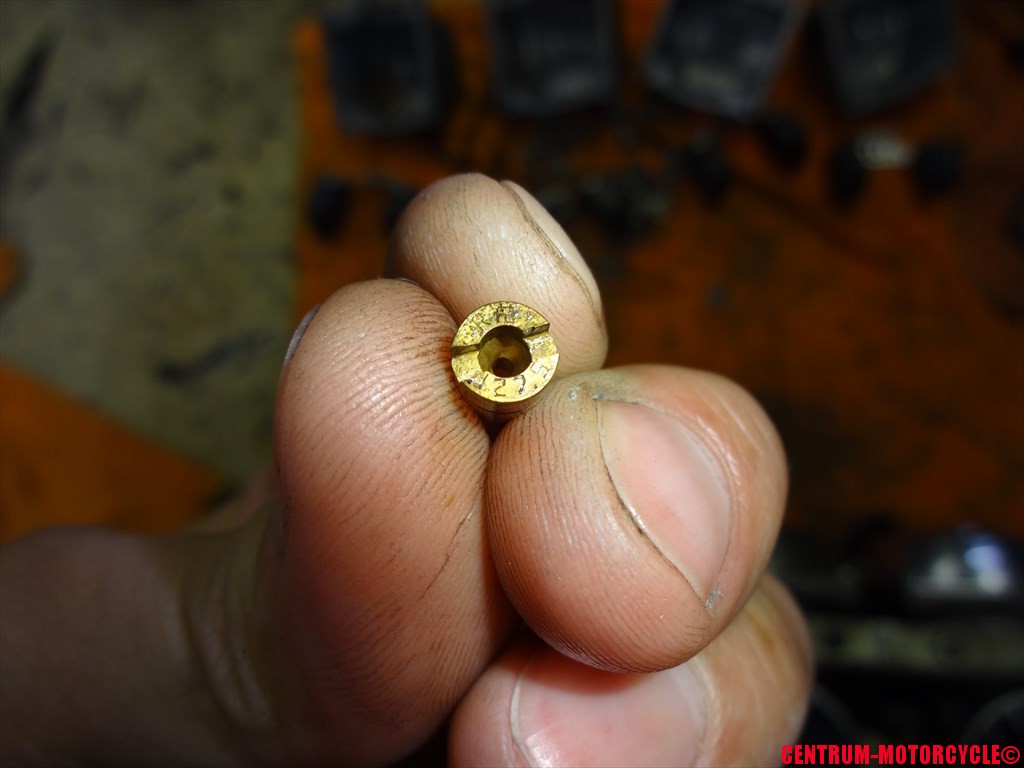

取り外したエアージェット

大きさは122.5番だそうです。

かなりの大口径です。ええ。

エアージェットの番数

ジェット類は小さいので無くさない様にご注意をば。

さて、今日はフロート内部のジェット類の取り外し作業まで終わったので

この続きはまた明日の更新記事でご紹介しましょうか。

じゃ今日の作業はここまで!
