では今日の本題です。

まずは車両のご紹介から。

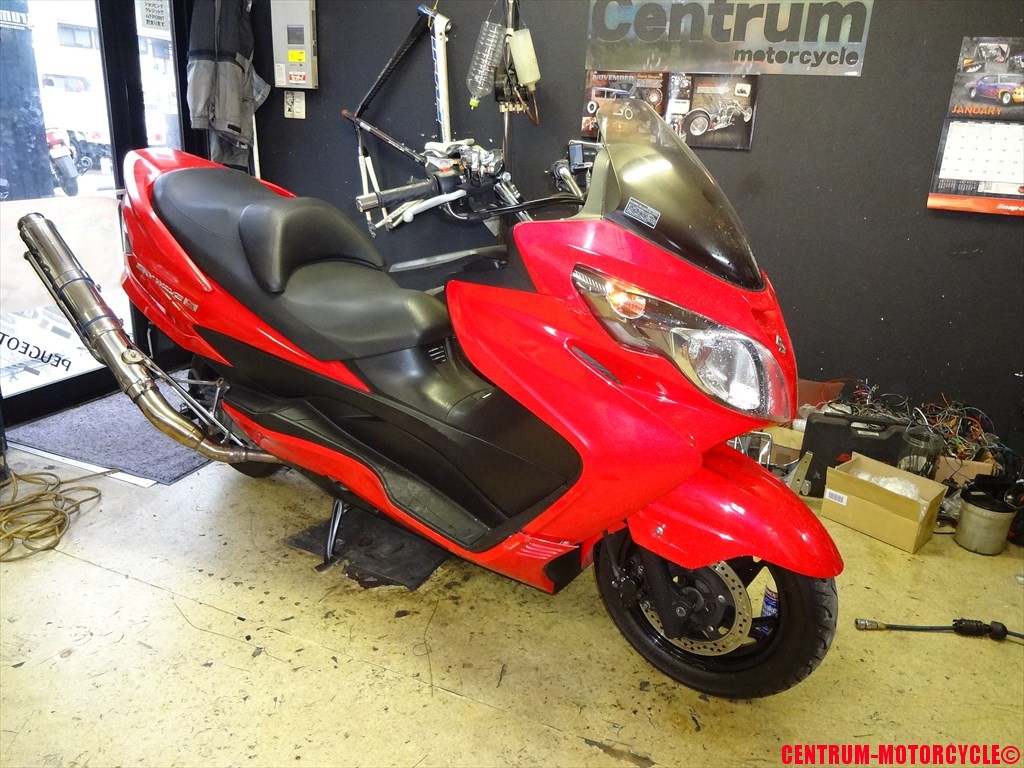

スズキ スカイウェイブ250(CJ44A)

スズキ スカイウェイブ250(CJ44A)ですね。

今日書く記事は、以前にも似た様な記事を書いていますが、

【前編】スカイウェイブ250(CJ44A)のロック機構の開閉不良を修理してみよう!

【中編】スカイウェイブ250(CJ44A)のロック機構の開閉不良を修理してみよう!

【後編】スカイウェイブ250(CJ44A)のロック機構の開閉不良を修理してみよう!

そうそう、この記事。

イグニッションノブを押し込んで、スマートキーの

認証が終わった後、フューエルリッドやグローブボックスの

ロックを制御しているモーターの動作不良を修理したんでしたっけ。

でもね、実は前回の記事の様に、分解してグリスアップと

ワイヤーの給油などを済ませると、問題なく動作する様

になるパターン(上記事)と、今回書く記事の様にさらに

一歩踏み込んだ蘇生が必要な場合があるのです。

つまり、今回の記事は前回書いてある記事の内容を、

さらに補完する記事となっているのです。

重複する作業も多々あると思いますが、端折れる部分は大いに

端折っていきますので、以前の記事も併せて読んでおくと、

作業効率も格段にアップすること間違い無しです~♪

ではまずは現状の確認から。

スマートキーを近くに置いておいてから

イグニッションノブを押して解除しましょう。

通常ならば、

(ウイィィン・・カチャッ)

と音が聞こえてロックが解除されますが、

ご存じの通りメーター内部でスマートキーランプが

激しく点滅して

スマートキーランプの点滅

やっぱりグローブボックスもフューエルリッドも

ロックが解除されていないので全く開きません。

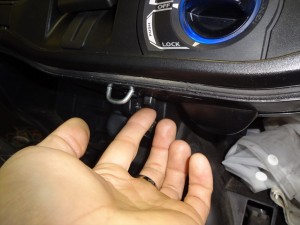

ロックが掛かったまま

で、前回の記事でも書いたかも知れませんが、

グローブボックスはむりに開かなくても

アッパーカウルを取り外せればOKです。

いや、開けなくてもアクチュエーターまで

アクセスすることは可能です。

いやまぁでも一応グローブボックス内部を

先に確認しておく必要が有ったので開けましたけど。

グローブボックスを開けた

特に貴重品なども無かったので一安心。

ではここからは通常通り分解を進めていきます。

まずはメーター脇の細長いカバーを取り外してっと。

カバーを取り外した

カバーを取り外すと、左右端にスクリーンのカバーを

固定しているボルトが見えますので

そのボルトを2本取り外してから、

スクリーンのカバーを取り外します。

スクリーンのカバーを取り外した

あとは過去の記事を参考にしながら、

アッパーカウルを取り外してここまで

作業を進めましょう♪

※手抜きじゃ有りませんw

アッパーカウルを取り外した

アッパーカウルを取り外したらグローブボックス

右上辺りに乗っているのが、今回問題となっている

ロック機構を制御しているアクチュエーターが見えます。

アクチュエーターが見えた

グレーのカプラが差し込まれている薄いヤツがそうですね。

このままでは作業が出来ませんので、さらに

分解作業を進めます。

右上のグローブボックスを取り外しましょう。

右上のグローブボックスを取り外した

グローブボックスを取り外すと、内側に先ほど横から

見えていたアクチュエーターが見えます。

アクチュエーター

さらにアクチュエーター左側にある

ワイヤー部分を覆っているカバーも取り外しましょう。

上部が窮屈なので、短いドライバーなどがあると

作業効率アップですよ!

カバーを取り外した

ワイヤーのタイコを掛けている部分が見えたら、

次はアクチュエーター表面のボルト2本を取り外して、

表面のカバーを取り外しましょう。

表面のカバーを取り外した

表面のカバーを取り外すと、ワイヤーのタイコを掛けている

ステーごと取り外せますので、今回はそのまま車体側に

ステーとワイヤーをつなげたまま残しておきましょう。

ステーごと取り外す

あとはアクチュエーター本体を固定している

ボルトを取り外したら、アクチュエーターが

車体から外れます。

取り外したアクチュエーター

ここまでの作業は、慣れれば10分程度で分解できますので

臆せずにDIYで修理しましょう♪

あでも、記事見て無理だなこりゃ・・・と思った方は、

ぜひセントラムモーターサイクルまでご一報を♪

アッパーカウル取り外し後、アクチューエーターの取り外しまでを

撮影した動画がありますので、これも参考にして作業すると良いでしょう。

さて、今日はアクチュエーターの取り外しまで

終わりましたので、この続きはまた明日更新の後編で

ご紹介しますね♪

だから明日も忘れずにチェックチェックチェ~~ック!

じゃ今日の作業はここまで!
