では本日の本題です。

先日からご紹介している

フォルツァZのFコードエラーを修理してみよう!レアケース編

ですが、今日は第3回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第2回】フォルツァZのFコードエラーを修理してみよう!レアケース編

さて、前回までは確か

ドライブプーリー

駆動部を分解して、ドライブプーリーを残す

のみとなった所まででしたね。

今日はこの続きをご紹介していきましょう。

ドライブプーリーのギヤといくつかのギヤを介して

レシオセンサーが駆動を取り出して数値化

しているというのは前回お話しましたよね。

そのギヤ部分がこれですね。

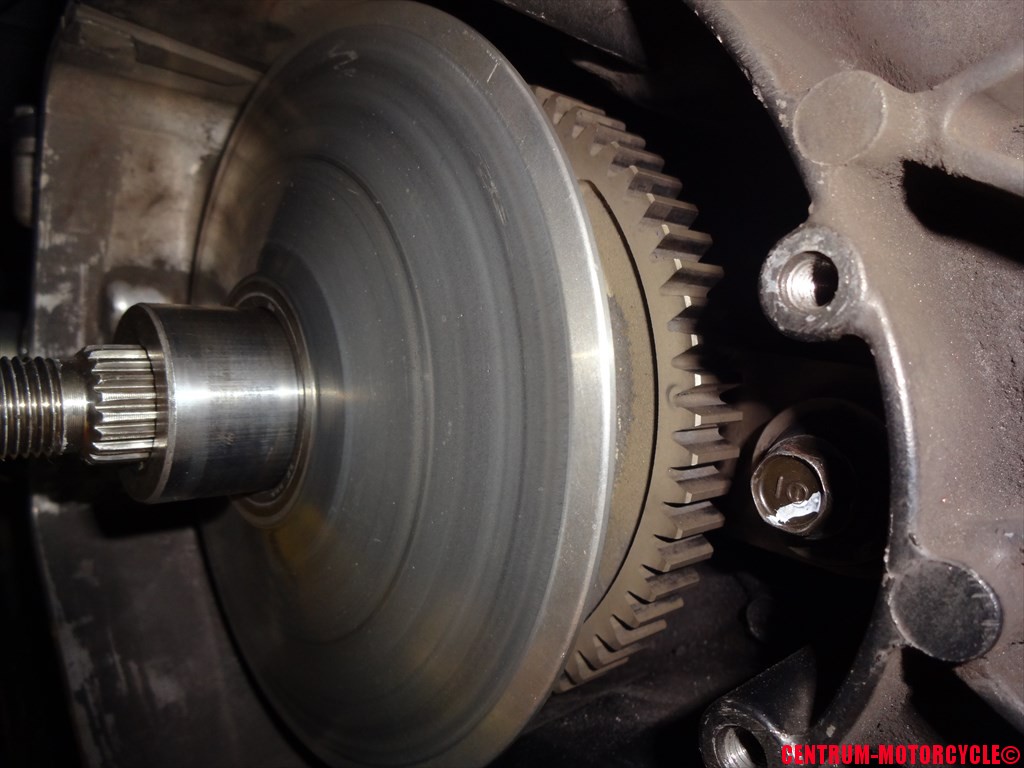

ドライブプーリーのギヤ部分

まぁそもそもレシオセンサーの為

だけに有るのでは大袈裟な作りすぎなのは

お分かり頂けると思います。

Sマチックという機構は、遠心力でウェイトローラーを

押し出して、プーリを動作させて変速させる

ウェイトローラー式プーリーとは違い、

プーリーの動作にはレシオモーターを使用します。

あーつまり、ウェイトローラーの代わりに

モーターによってプーリーを前後させ、

エンジンの回転数や、スピード、その他の情報を

元にレシオコントロールユニットが最適な

プーリー位置を決めているんですよね。

このモーターからの力を受けているのが

このギヤって訳なのです。

もちろん、モーターで直接プーリーを変速させるには

巨大なモーターが必要になるので、

いくつかのギヤを介してギヤ比を変更して駆動しています。

ちょっと小難しい話で、機械が苦手な方は

頭がパンクしそうになると思うので、

今から分解して絵面を見て何となく理解してくださいw

ドライブプーリー向かって右横に、ドライブプーリーを

固定しているボルトが有りますので、

そのボルトを取り外しましょう。

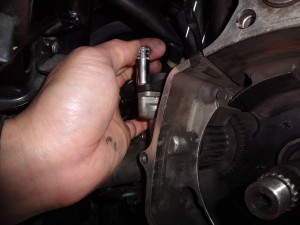

ボルトを取り外す

ん???

なんだか固定ボルトの様子が変です。

あまりにも締め付けトルクが弱すぎます。

締まっているのは締まっているんですが、

トルクが弱い。

うぬぅ・・・まさか・・・。

まぁここはとりあえず後回しっと。

ボルトを取り外したら、ドライブプーリーを

手前に引き出してきましょう。

ドライブプーリーを取り外す

で、ドライブプーリーを取り外し終えたら、

レシオセンサーをテスト後に取り付けていたので、

もう一度取り外して行きます。

レシオセンサーを取り外す

前回も見たと思いますが、これが

レシオセンサーですね。

レシオセンサー

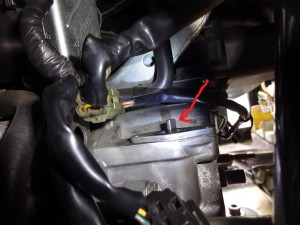

そしてこれがレシオセンサーが

取り付けられていた部分ですね。

真ん中に四角い板が見えると思います。

それがレシオセンサーの駆動軸ですね。

駆動軸

これがよく見てみると、基準位置からズレているんですわ。

本来ならこの位置から見れば、ほぼ真っ直ぐで

四角の細い部分しか見えないはずなのですが。

もしかして今回のFコード1回点滅の異常は、

このレシオセンサーの基準位置ズレからか??

今の段階ではまだハッキリと分かりませんので、

1つ1つ確実に作業しながら確認を続けます。

レシオセンサー取付部分の駆動軸には

基準位置が設けられています。

それは横から少々見えにくい位置に有るので、

ちょっとミラーを使って分かりやすく説明しましょう。

ミラーで写して確認

うむよく見えますね。

シャフトの廻りには薄いアルミの基準線が書かれた

カラー(プレート)があり、写真をご覧の通りレシオセンサーを

取り外すとズレてしまいます。

ズレてる

プレートは手で簡単に動かせますので

固定位置を合わせておいてください。

そして、ズレてしまっている駆動軸ですが、

ドライブプーリーを取り外した奥に見えている

このギヤを手で回してあげると、クルクルと回転します。

ギヤを指で回す

基準線が書かれたプレートを定位置にセットし、

あとは鏡を見つつ指でギヤを回して

駆動軸を基準線に合わせましょう。

基準線に合わせる

ケガキとの合わせ方

よしよしよし。

これでレシオセンサーの位置決めは完璧。

ちょっと大変ですが、Fコードエラーが消えるかどうかは

また駆動部を完全に組み戻さないと分かりません・・・。

1つ作業しては確認して、エラーが治らない場合は

また分解してさらに深層部まで追求していく・・・という流れになります。

ま、でもこのブログを読んでいる方は、二度手間が無いとおもいますw

だってここに全て書いていますから。

っとっとっと、駆動部を組み直す前に

先ほどドライブプーリーを取り外す際に

違和感を感じた固定ボルト部。

よく見てみると・・・

ネジ山が無い

ネジ山が殆ど残っていません・・・。

かろうじで奥の方に少し残っている位でしょうか。

よくまぁこれで固定できていたんですね。

いや、出来てなかったですけどw

先にこの舐めてズルズルになった所を

修理しないとドライブプーリーをまともに

固定できません。

んで修理する為に準備したのはこちら。

リコイルキット

リコイルキットですね~。

バネ形状のスレッド部分が特徴ですね。

エンジンオイルが漏れるような部位では有りませんので、

このリコイルでも十分に修理可能です。

下穴を指定通りの太さで通した後、

付属のタップを使用して、真っ直ぐにタップを立てて

ネジ山を切ってていきます。

ネジ山を切る

出来るだけ深くネジ山を切っておくと良いですが、

深くやり過ぎて奥まで貫通というか、割らないようにご注意を。

ネジ山を切り終えたら、パーツクリーナーでキレイに洗浄して、

次は新しいネジ山を入れて行きます。

付属の工具にリコイルをセットしてっと。

リコイルをセットする

あとは先ほど切ったネジ山にクルクルと

差し込んで行くだけですね~。

リコイルを入れていく

ネジ山の切る量が少なすぎると、リコイル

部分が表に飛び出してしまい、部品をしっかりと

座面に当てた状態で締め付けする事が

出来なくなりますので、必ず入れたリコイルが

座面よりも低くなるようにセットしましょう。

リコイルのセット完了

最後にリコイルの工具を引っかけていた

末端部分を折り取るのをお忘れ無く♪

これで修理完了です~。

高トルクでも問題なく締め付けが出来ますので、

今後も安心して乗る事が出来ますね~♪

さて、ボルト部分の修理も終わりましたので、

今日の作業はこれぐらいにしておきましょうか。

明日更新の記事では、ドライブプーリーなどを

組み戻して、エラーのチェックです。

レシオセンサーの基準位置ズレによる

トラブルでありますよーに!!!!!

じゃ、今日の作業はここまで!
