では本日の本題です。

先日からご紹介している

ジュリオの駆動系をオーバーホールしてみよう!

ですが、今日は第3回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】ジュリオの駆動系をオーバーホールしてみよう!

【第2回】ジュリオの駆動系をオーバーホールしてみよう!

さて、前回までは確か

洗浄完了後

駆動系のパーツを全て取り外して、

エンジン側をエアーブローして洗浄し終わった

所までご紹介しましたね。

今日はこの続きをご紹介していきましょう。

今日はクラッチキャリアを分解して行きましょう。

いつも通り特殊工具(クラッチキャリアホルダー)を

使わずに、足と手でしっかりと押さえ込みながら

センターナットを緩めましょう。

足と手で押えながら

センターナットを緩める際は、最初の1発だけ

工具で緩めたら、あとはしっかりと押えておけば

手で回してナットを取り外す事が出来ますので。

ナットを取り外したら、手と足の力を徐々に

緩めながらゆっくりとクラッチを取り外しましょう。

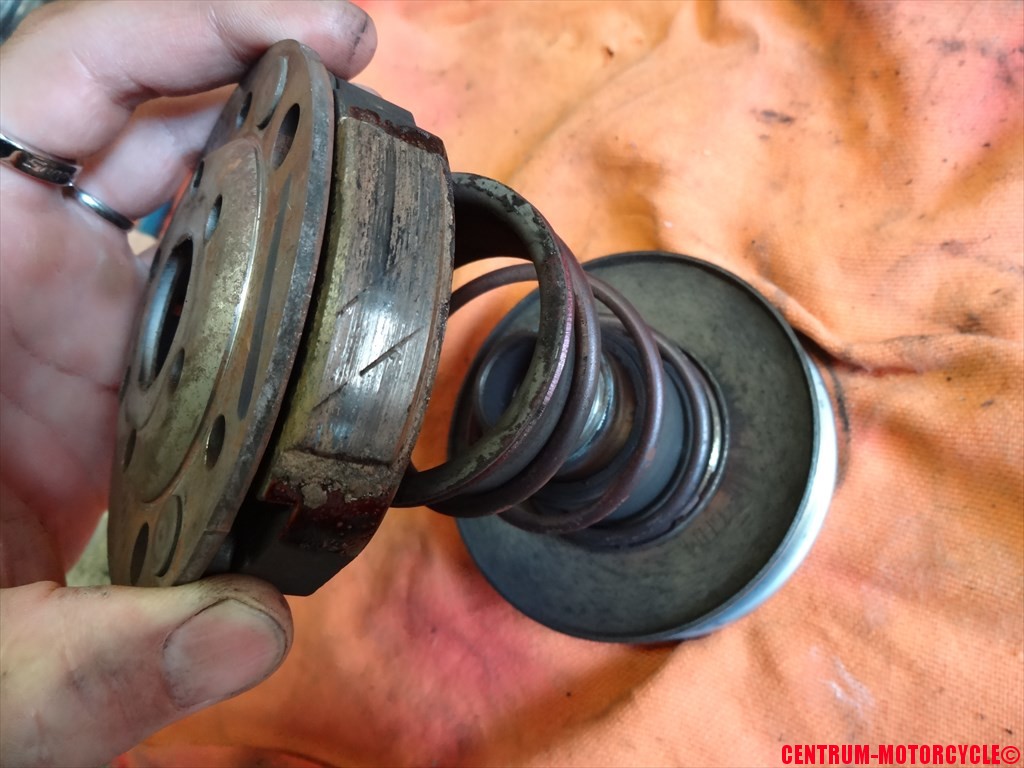

クラッチを取り外す

ゆっくり取り外さないと、センタースプリングの

張力でクラッチが顔面にぶっ飛んできたりして

大怪我してしまうのでご注意を。

取り外したクラッチを確認してみましょう。

取り外したクラッチ

汚れはありますが、クラッチシューの磨耗も

まだまだ使用出来る残量でしたので、

今回はクラッチシュースプリングのみ

交換したいと思います。

クラッチシュースプリングの交換ついでに

クラッチシューも清掃しておきましょう。

スプリングフックを引っかけて

クラッチシュースプリング取り外します。

クラッチシュースプリングを取り外す

んでこれが取り外したクラッチシュースプリングの

新旧比較です。

クラッチシュースプリング

手に持っているのがメーカーから

取り寄せておいた新品のクラッチシュー

スプリングです。

クラッチシュースプリングには向きが

ありますので間違えない様に。

クラッチシュースプリングの形状

引っかける部分が長い方を隣のクラッチシューに

引っかける様にしましょう。(写真赤丸)

あ、クラッチシューの清掃も完了してから

クラッチシュースプリングを組み付けましょう。

スプリングを取り付けた

これでクラッチシュースプリングの交換は完了です。

次に取り外したセンタースプリングの

新旧比較の様子をご覧頂きましょう。

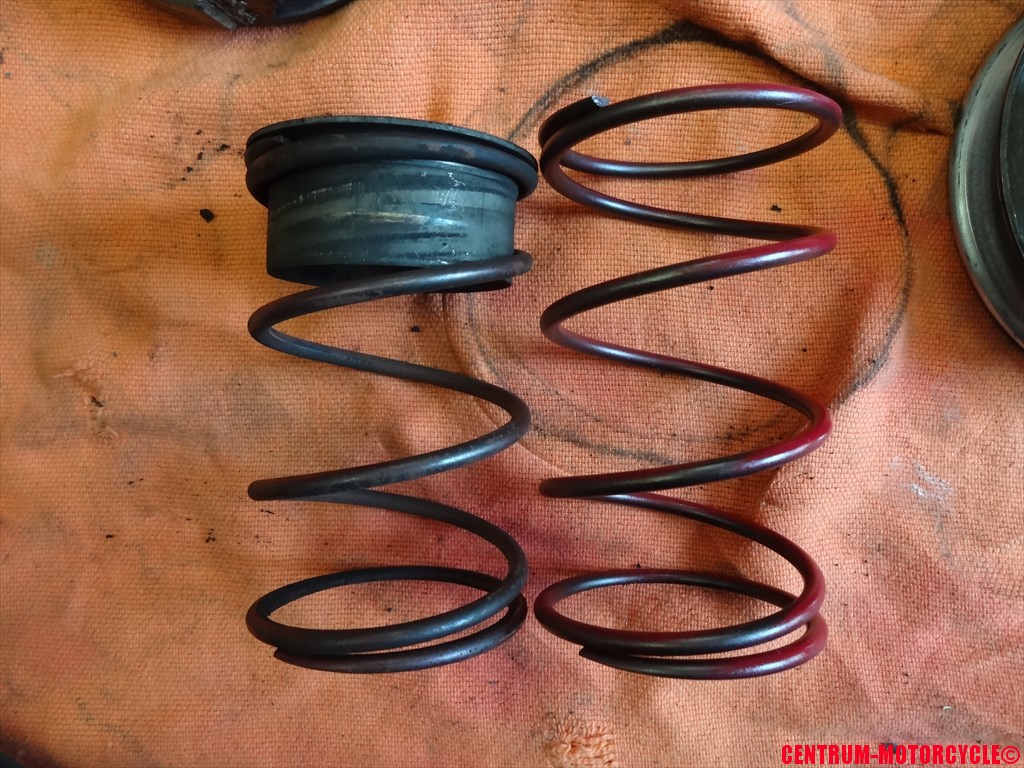

センタースプリングの比較

左が古いセンタースプリングです。

右がメーカーから取り寄せた新品。

こんなにも長さに違いが出るほど、古いセンター

スプリングが劣化しているということ。

スプリングシートを新しいセンタースプリングに

付け替えておいてっと。

スプリングシートを付け替えた

これでセンタースプリングの準備も完了っと。

続いてトルクカムの分解です。

いつものようにトルクカム側のスプリングシートを

ドアノブを持つようにしてしっかりと握り、

左右どちらかに回転させながら引き抜いてきましょう。

ドアノブを握るようにして

そのままスプリングシートを取り外すと

グリスが切れてネチャネチャになったトルクカムを

見る事が出来ます。

古いグリスが詰まったトルクカム

トルクカムに入っているピンを2本取り外したら

シーブとトルクカムを分離させる事が出来ます。

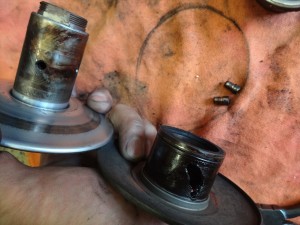

ピンを取り外して分解したトルクカム

さっきの写真でも気が付いた方も多いと思いますが、

トルクカムのカム溝が摩耗しすぎて厳しい事になっています。

トルクカムの摩耗

写真赤丸部分に凹みがあると思います。

通常は滑らかな『への字』を描いているのですが、

このトルクカムの場合はピンの形状に摩耗してしまっています。

場所的にちょうど中速域へと変速する始まりの部分なので

ここにこんな段差があると、スムーズな変速が期待出来ません。

これはトルクカムも交換が必要ですね・・・。

予想外の事でしたので、お客様にご一報を入れて

状況を説明して交換して下さいとお願いすると、

『予算的に・・・ちょっと厳しい・・で・・す・・。』

ああああああああああああああああああ。

マジですか。

走れない事はないでしょうけど・・・。

思い通りのスムーズな加速感は戻らないと

お伝えしたのですが、やはり予算の都合上

部品の追加が困難な様で・・・。残念です。

とりあえず、トルクカムは再使用する事になりましたので

トルクカムについているOリングを予め

取り外しておいてから、洗浄油で洗浄して行きます。

洗浄する

さぁ・・・どうなることやら。

中古品でも店に転がってれば交換してあげたいのですが

あいにく上手い具合にそう転がってるわけも無く。

洗浄完了後は組み戻していくだけですので、

この続きはまた明日の記事でご紹介します♪
