では今日の本題です。

先日からご紹介している

ドラッグスター400のキャブレターをオーバーホールしてみよう!

ですが、今日は第9回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第2回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第3回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第4回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第5回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第6回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第7回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第8回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

バキュームピストンの動作チェック

バキュームピストンを取り付けて、

動作チェックまで終わった所まででしたね。

今日はこの続きをご紹介しましょう。

キャブレターを連結していく準備を進めます。

まずはガソリンラインのパイプに付いている

Oリングにシリコングリスを薄くぬってっと。

シリコングリスを塗っておく

シリコングリスを塗ったパイプを

どちらかのキャブレターに予め

差し込んでおきましょう。

続いて左右のキャブレターの

同調を司るこの連結ステー部の

スプリングを抜いておきましょう。

※分離時に外した方はまだ

そのままにしておいて下さい。

連結のスプリング

スプリングがついたままでしたら

ここで取り外しましょう。

張力が強くハマっていますので、

ぶっ飛ばさないように注意して下さいね。

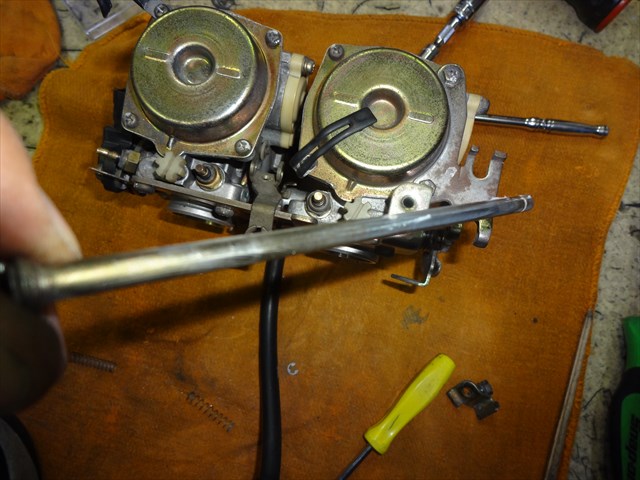

スプリングを取り外した

スプリングを外したらそのまま

キャブレターをグッと左右から押し込んで

連結してしまいましょう。

その時、先ほど取り外した同調ステー部の

スプリングも入れておきましょう。

キャブレターを凍結した

連結し終わったら固定用の連結

ステーを準備しましょう。

固定用ステー

ステー表面が汚れていますので

取り付ける前に真鍮ブラシで磨いておきましょうか。

真鍮ブラシで磨き上げる

磨き終わったステーを使用して

キャブレターを固定しましょう。

キャブレターを固定する

ステーの取付け位置や表裏を

間違えない様にしましょうね♪

ステーはまだ本締めせずに

仮固定にしておいて下さい。

吸入口側のステー取り付けてから

ボルトの本締めをしましょう。

あそうそう、オーバーフロー用の

配管もキャブレターに接続しておくのを

忘れないで下さいねw

先に書いておくの忘れてたw

オーバーフロー用ホース

全ての連結固定用のステーを

取り付けたらボルトの本締めを実施しましょう。

ボルトを締め付ける際は、左右のキャブレター

が捻れた状態や、明らかにズレているような

状態で締め付けないこと。

目視で確認しつつ、均等に全てのボルトを

締め付けていく様にしましょうね。

次はチョークレバーを組み付けて行きましょう。

チョーク周辺部品

よくよく考えたらね、連結用のステーがあると

チョークバルブに開閉用ステーを付けることが

出来ませんww

なので、連結固定用ステーを付ける前に

チョーク開閉レバーをセットしておくように(・ω・)b

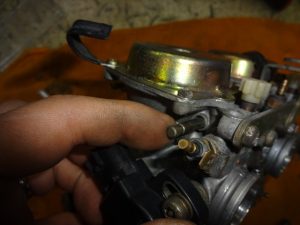

チョーク開閉レバーを取り付ける

チョーク開閉レバー取付け後に

連結固定用ステーを取り付けて本締めを

するようにして下さい。

チョーク開閉レバーを動作させるシャフトに

予め薄くシリコングリスを塗っておいてっと。

シャフトにグリスを塗っておく

シャフトを差し込む穴には、先ほどの写真に

写っていたプラスティック製のカラーが

2つ入りますので忘れずに入れておきましょう。

それからシャフトをゆっくりとキャブレターに

通して行ってっと。

シャフトを通す

ちょうどキャブレターとキャブレターの中間で

リターンスプリングが入ります。

スプリングを入れる

スプリングを入れた後にチョーク開閉用の

ステーにシャフトを通しましょう。

開閉レバーをシャフトに通す

シャフトを最後まで通し終えたら、

シャフトを通し終えた

シャフトを回転させて差し込んできた側の

末端のチョーク開閉レバーを

チョークバルブに引っかけましょう。

シャフトを回転させて引っかける

チョークレバーを2つとも動作出来る

状態にしたらチョークレバーの固定ボルトを

締め付けて位置を固定します。

ボルトを締めて固定する

チョークレバーの位置を固定したら、

最後に末端部にリターン用

スプリングを入れてっと。

※プラスティックのカラーを入れるのもお忘れ無く

スプリングを入れる

狭い場所で指をうまく使えないので、

2本のラジオペンチを使用し、一方で

スプリングを押えつつ、もう一方で

Eクリップを入れて固定しましょう。

クリップを入れて固定する

固定後はチョークの動作に異常が無いか

チェックしておくのをお忘れ無く♪

スムーズにチョークの開閉動作が出来て、

なおかつ戻りもスムーズであること。

この続きはまた明日更新の記事でご紹介しますね♪
