では今日の本題です。

まずは車両のご紹介から。

ホンダ CB400Four

ホンダ CB400FOURですね。

車両全景が写ってなくて申し訳ないw

今回は事故で転倒して傷だらけになった

エンジンのカバーを交換していく様子を

ご紹介していきたいと思います。

まずはクラッチカバーから交換を

始めて行きましょう。

現在のカバーの状態がこちら。

クラッチカバーのキズ

激しく削れてキズが付いていますね。

それに、転倒時のダメージで

カバーも若干ズレてしまっています。

ではまず一番外側のカバーから

取り外して行きます。

六角レンチを使用してカバーのボルトを

緩めていきましょう。

ボルトを緩める

カバーがズレていると言うことは

ボルトもろとも曲がってると言うこと。

でも、これだけの衝撃でボルトだけの

曲がりで済んでいるとは思えませんよね。

ボルトを取外し終えたらカバーを

取り外しましょう。

よっぽど車体を傾けたり、オイル容量が

多くなっていないとオイルは

出てきませんのでご安心を。

カバーを取り外した

これが取り外したボルトですね。

緩めている段階から曲がっているのが

よく分かりました。ええ。

曲がったボルト

ぐんにゃり曲がってますね。

3本で締め付けているカバーが

衝撃で押されてこの短いボルトが

中腹で曲がるんですから、いかに

衝撃が強かったかが分かりますね。

で、次は取り外したカバー裏側を

見てみましょう。

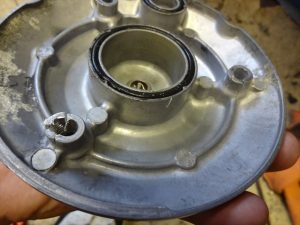

割れたカバー裏面

ボルトが通っていた部分が

激しく割れてしまっていますね。

あと、カバーがズレた時に削り取るように

なってしまったようで、Oリングも

クラッチカバー側のエッジで

削れてしまっています。

まぁ全て交換するんでいいですが。

こういったエンジン内部と

直結しているカバー類が割れていた場合、

必ず破片などが全て揃っているか

確認しておく事。

破片が見つからない場合は、エンジン内部に

落ち込んでしまっている可能性がありますので

カバーを取り外した際に探し出しましょう。

では続いてクラッチカバー本体を

取り外して行きましょう。

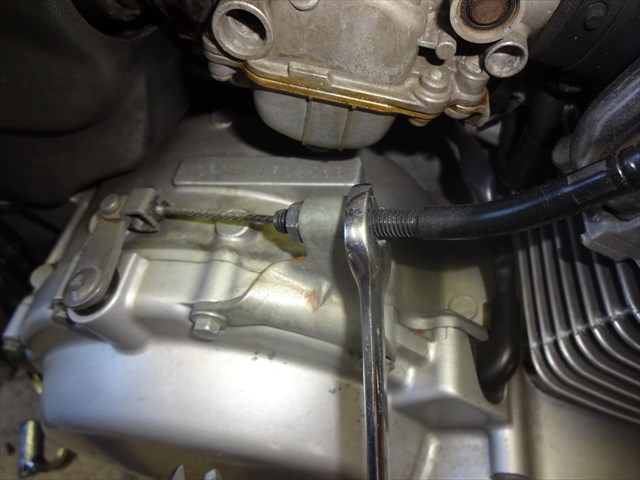

っとその前に、クラッチワイヤーは

アジャストナットを緩めて

取り外しておきましょう。

アジャストナットを緩めるクラッチワイヤーを取り外した

ここでエンジンオイルをまだ抜き取って

居ないという方は抜き取っておいて下さい。

この後の作業ではエンジンオイルが

どばどばと漏れ出してしまいますので。

予めオイル受けを用意し、さらに

心配であればペットシーツや新聞紙などを

下に敷いておくと尚よいでしょう。

準備が整った所でクラッチカバーの

固定ボルトをぐるり一周緩めていきましょう。

ボルトを緩める

こういう時電動工具は早いし楽でイイです。

T型レンチで緩めていくよりも早いですから。

ボルトを緩めたら全て抜き取りましょう。

ボルトを抜き取っただけなら,ガスケットで

しっかりと張付いているはずですので、

カバーが勝手に外れてしまう

ということは有りませんので。

※オイルは出てきます

これが取り外したボルト一式ですね。

取り外したボルト類

ボルトを全て取り外し終えたら

クラッチカバーをプラスティックハンマーで

少し叩いてあげてから、

プラスティックハンマーで叩いて

さらにクラッチアームを指でグイッと

クラッチを引く方向に引っ張りながら

プラスティックハンマーで軽く

カバーを叩いてあげます。

クラッチアームを引く

このクラッチアームを引くと、内側では

クラッチを押す力が掛かります。

カバー側から内側に向かって

押し込むような力が掛かりますが、

ボルトを取り外した今、その力を

支える反力が効きません。

カバーを簡単に取り外すには

この方法が一番です。

クラッチアームを引きつつ、プラスティック

ハンマーで衝撃を与えてあげると

(ぱりっ)

と音を立ててクラッチカバーが

こんな風に浮いてきます。

クラッチカバーが浮いた

ここまで浮いたらもう楽ですよん。

さらにクラッチアームを引いてカバーを

エンジンから引き離していきます。

クラッチカバーにはジェネレーターが

付属しており、エンジン側にはマグネットが

ありますので、磁力によって引き付け

られますので、適度に手前に引いてあげて

クラッチカバーをエンジンから分離させましょう。

※今回はジェネレータ配線を繋げたままで

作業していますが、作業に不慣れな方は

予めメインハーネスからジェネレータ

配線カプラを抜き取っておきましょう。

んでこれが取外し終わった

クラッチカバーですね。

クラッチカバーを取り外した

意外とキレイにガスケットが付いたままで

取り外す事が出来ましたが、

基本的にガスケットは毎回新品に

交換するものですので

必ず事前に他の部品と一緒に発注しておきましょう。

さ、今日はクラッチカバーの取外しまで

終わりましたので、この続きはまた

明日更新の記事でご紹介しましょう。
