先日からご紹介している、

マジェスティ250-2(SG03J)のレギュレターを交換してみよう!

ですが、今日は後編の最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

前回までの記事

ども。 今日もたくさんのご来店有難う御座いました。 朝から大変忙しくさせて頂けて何よりです♪毎週末はいつもこんな感じですが、今日は特に朝からお客様同士がバッティングしてしま...
ども。 今日は朝から騒々しい。 開店準備をしているとけたたましいサイレン音と共に消防車登場。日曜日の朝から消防車が出動するだなんて大変ですねぇ。そんな事を思いながら開店準備...

前回までのおさらい

リヤウイングなどを取り外した

ジェネレーターからの交流発電状態を確認し、テスト用のレギュレターを接続して出力に頒価があるか確認し、今回はレギュレター不良による充電不良である事が判明し、テールカウルまで取外しに掛かっていたところまででしたね。

今日はこの続きをご紹介していきましょう。

作業再開

外装の取外し

固定ボルトを取外す

サイドカバーというかテールカウルというか、メットインボックスの内側から数本のボルトで固定されていますので全て取り外しましょう。

隠しボルトも取外す

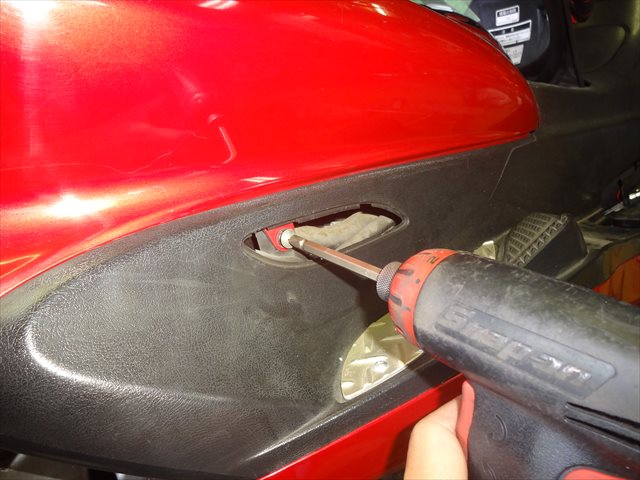

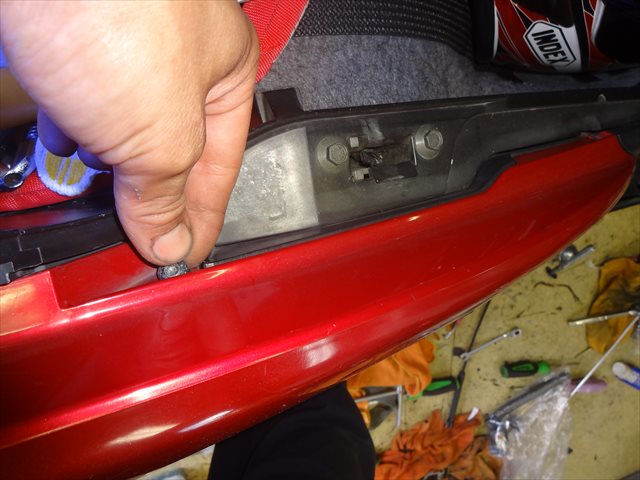

タンデムステップ脇にある楕円形というか横長の細いカバーを取外すと、内側にシートカウルを固定しているボルトがありますので忘れずに取外しておきましょう。

カバーを少しめくって

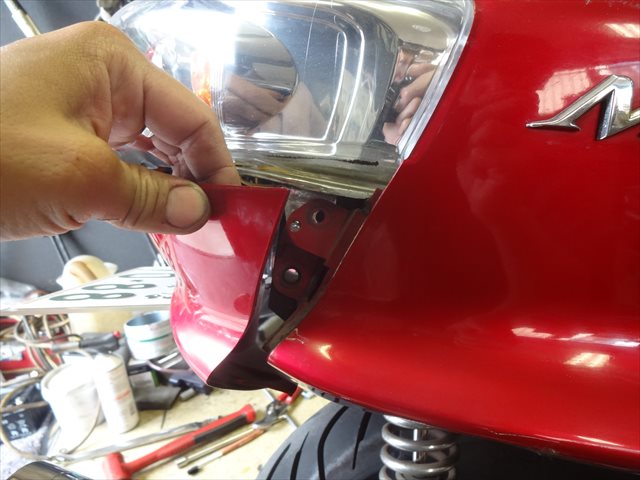

テールランプ下のカウルをすこしだけ浮かせるか、完全に取外すとテールランプ本体、そしてフレームとの固定ボルトが2本ありますので取り外しましょう。※社外外装の場合、止められていない場合も多いです

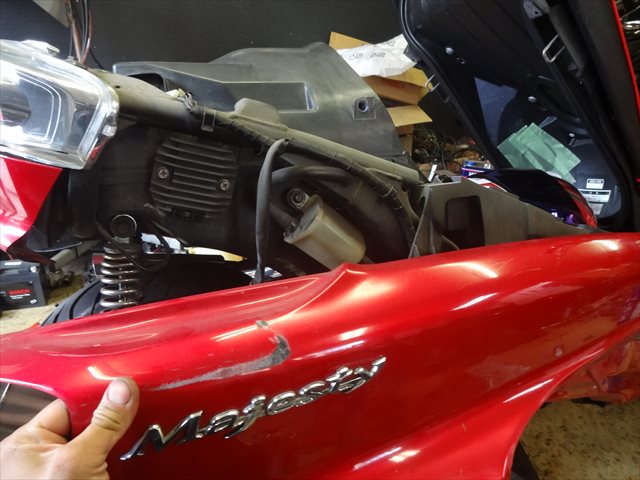

シートカウルを取外す

レギュレターの交換

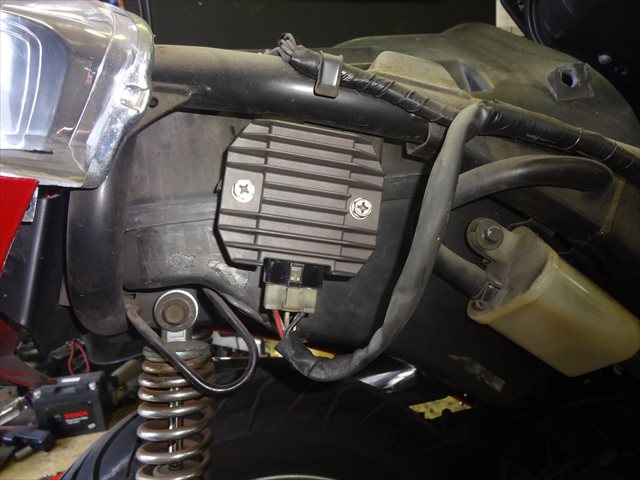

取付けられているレギュレター

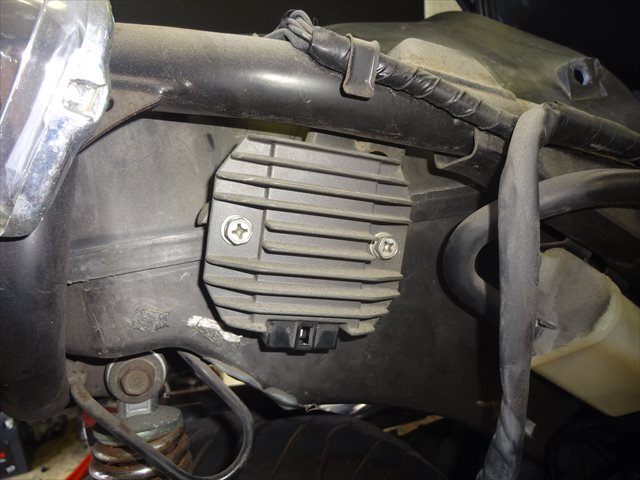

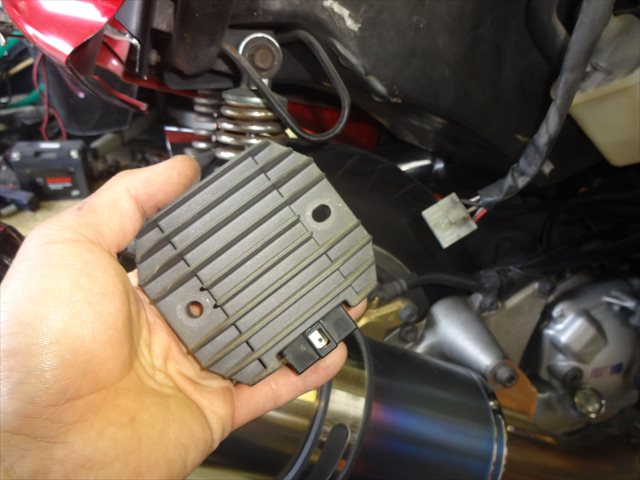

これが現在車両に取付けられている古いレギュレターですね。こんな風にカプラ差込みが下方を向いているので、手を突っ込んでカプラを取り外せたというわけです。これが横向きに出ていたら抜けないですね(⌒-⌒; )

レギュレターを取外した

10mmのナット2コで固定されていますので取外してしまいましょう。ぶっ壊れたレギュレターにはもう用事はありませんww

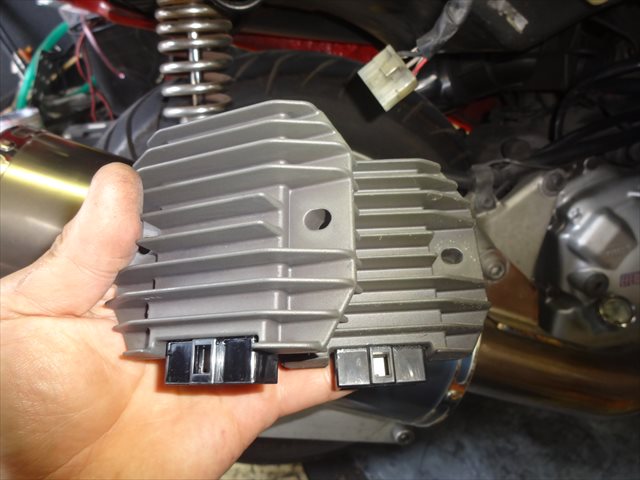

新品のレギュレター

純正のレギュレター

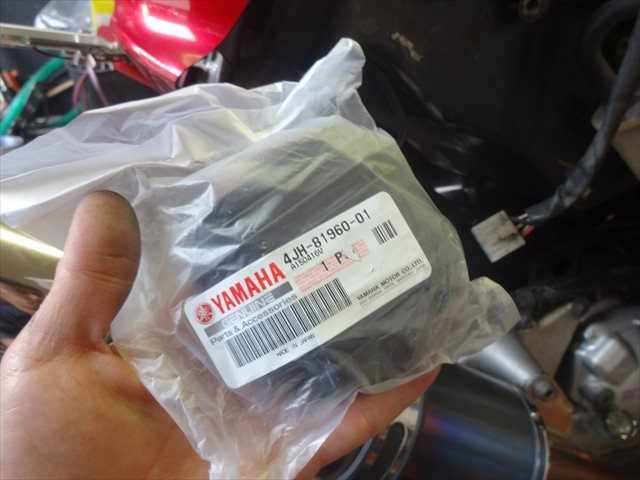

こちらが予めメーカーから取り寄せておいた新品のレギュレターですね。レギュレターは安価な物も有りますが、信頼と安心のメーカー純正品が確実です。チャレンジャーな方は中華製でも良いでしょう。

新旧レギュレターを入替える

新旧レギュレターの交代式ですw何年間勤め上げたのかは分かりませんが、今までお疲れさまでした。と、ブツブツと言っている様な言っていないような感じで、新旧を間違えない様に車両に取付けましょう。

発熱・腐食対策

カプラ内部にシリコングリスを入れておく

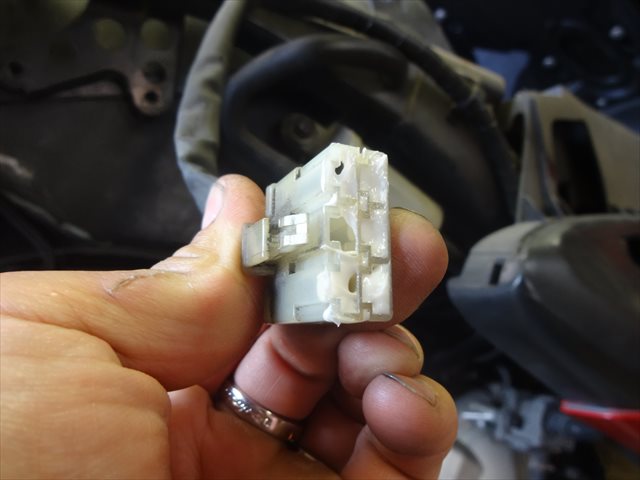

レギュレターとジェネレーター配線の接続部は高温になりやすく、端子の発熱によるカプラ熔解や変形を招きやすい部位です。なので、こうして予めシリコングリスをカプラ内に入れて防錆・端子の発熱抑制対策を実施しておきます。

これはかなり有効な手段ですので、レギュレター端子には必ず実施しておくと良いでしょう。

交換完了

交換完了

レギュレターをしっかり車体に固定し、カプラを確実に差込んでおきましょう。そうそう何度も分解するような部位ではありませんので。

特にレギュレターの固定ボルトの緩みは致命的です。自身の発熱をフレームへとうまく逃がせなくなってしまい、結果的にレギュレターの寿命を縮める事に鳴ってしまいます。しっかりと固定しておいてくださいね。

充電量の確認

充電量の確認

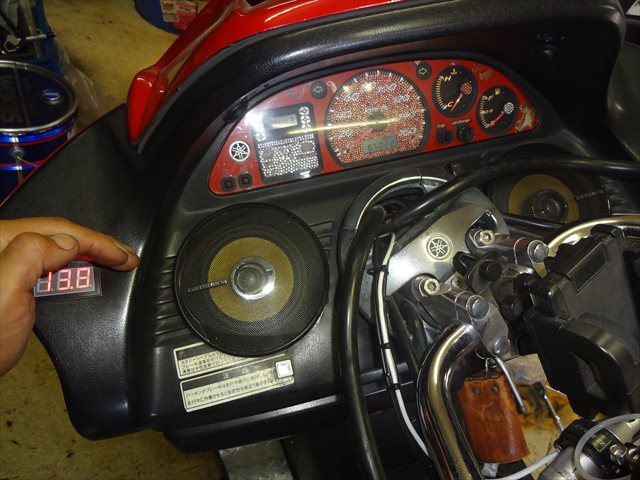

後付けの電圧計での確認だけでなく、ちゃんとバッテリー端子間での充電量の確認をしておいてください。

また、今回のトラブルのようにエンジン暖気運転後に充電量が著しく低下すると言った症状の場合、ラジエターファンが回るまでエンジンを暖機したあとでも、正常な充電がされているか入念にチェックを実施しておく事。

もちろん、レギュレター交換後はそういった症状も発生せず、安定した充電電圧がバッテリーに供給されていました♪

作業完了

作業完了

最後に10km程度の試乗を実施し、走行中にも充電電圧の低下が見られないかもチェックしました。

もちろんトラブルなくバッチリ適切な充電電圧です♪ラジエターファンが回転している状態でも安定して13V以上の出力がなされていました。

以上で今回の充電不良修理は完了です!

最後までご覧頂きありがとうございました。

また定休日明けの水曜日から別の作業をご紹介しますのでお楽しみに♪

閉店時のTODAYのグリップ表面温度とあとがき
