ここからが今日の本題

先日からご紹介している、

ルネッサのキャブレターをオーバーホールしてみよう!

ですが、今日は第3回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

前回までの記事

ども。 今日もお疲れ様です。 朝からずっと雨が降ったり止んだりで、湿度が高く不快指数が高いのなんのって。午前中の作業が終わる頃にはTシャツが汗でびっしょり濡れるほど蒸し暑い...
ども。 今日もたくさんのご来店、ご入庫誠にありがとうございます。 朝からバタバタと作業をこなしていますが、やっぱりあまりにも焦るのは良くないですねぇ・・・。まぁ全てが予定調...

前回までのおさらい

バルブシートを取外した

キャブレターのインナーパーツの取外しを実施し、最後にバルブシートを取り外し終わったところまでご紹介しましたね。

今日はこの続きをご紹介していきましょう。

作業開始

バキュームピストンの取外し

トップカバーのボルトを取外す

トップカバーの固定ボルトを緩めていきましょう。

内側からバキュームピストンのスプリング張力が効いていますので、必ずカバーを指で押さえつけながらボルトを緩めましょう。

トップカバーを取外した

トップカバーを取外すとこんな感じですね。

バキュームピストンにスプリングがびよよよ~んと出てきた状態になります。スプリングとバキュームピストンをキャブレターから取外しましょう。

ラバースカートの点検

取外したバキュームピストンのラバースカートの劣化によるヒビ割れや穿孔が無いか必ず確認しましょう。

写真でもお分かり頂けるかと思いますが、ラバースカートの一部に劣化が見られましたが、今回は表面まで深く劣化が進行していないのと、ラバースカート本体部分に劣化が見られないため、継続使用は可能と判断し予算を尊重致しました。

これでラバースカートに硬化があれば交換していましたが・・・柔らかくまだまだ新鮮でしたので継続使用という判断です。

ジェットニードルを分解した

バキュームピストン内側にあるキャップをマイナスドライバーで取外すと、こんな風にジェットニードルとスプリングなどが外せます。

ちなみに、前後のキャブレターでジェットニードルのセットが異なりますので注意が必要です。クリップの段数こそ同じですが・・・このように

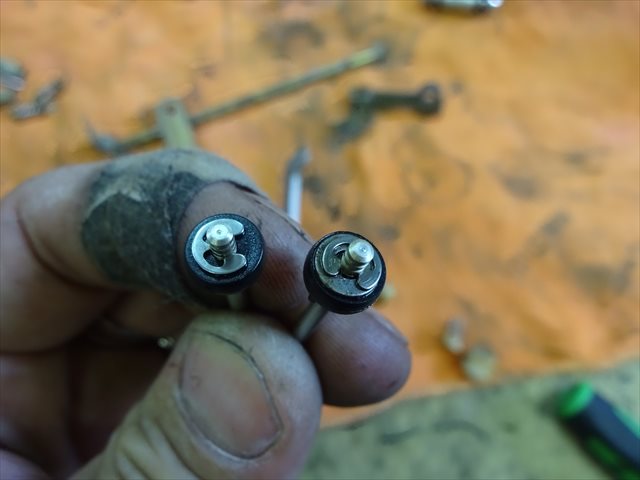

ジェットニードルのクリップ

一方のジェットニードルのクリップ下に薄いシムが入っていますね。

詳しい事は組付け時の記事で記載する予定ですので少々お待ちください。違いがあるという事だけでも知っておくと、分解時に注意して作業する事が出来ます。

ノズルの取外し

フロートチャンバー側から押し出す

バルブシート取付け部脇にあるノズルを固定しているキャップボルトとワッシャを取外し、割り箸などの柔らかい素材の物でベンチュリー側にノズルを押し出しましょう。

くれぐれもドライバーなどの固い物で押し出さないように。

ノズルを押し出す

少し固い場合は優しくトントンと叩いてあげると簡単に抜き取ることが出来ます。

割り箸を押し込んでそのまま抜き取ってしまいましょう。

ノズルを抜き取った

んでこれが抜き取り終わったノズルですね。

この中をメインジェットから吸い上げられたガソリンが、ジェットニードルの突き出し量に応じてガソリンをベンチュリー側へと噴き出す役割をしています。

まぁこのノズルが詰まって閉塞するということは少ないですが、そういう事例の場合はジェットニードルがそもそも固着して抜けて来ませんw抜けたとしても緑色のワニスでネッチョネチョになっていると思います。

取外したノズル

んでこれが取外したノズルですね。

取外したノズルはジェットニードル差込み口が摩耗・変形していないか確認しておいてください。長らく使用しているノズルの場合、ジェットニードルが入る開口部が楕円形に摩耗している場合があります。

この部分が楕円形に摩耗していると、いくらキャブレターをオーバーホールしても中開度~全開域での調子が出ず、燃調がリッチになってしまいますのでご注意を。

忘れずに確認しておきましょう。

パイロットスクリューの取外し

パイロットスクリューを取外す

細いマイナスドライバーを使用してパイロットスクリューを取外しましょう。

現在のパイロットスクリューの戻し回転数を記録する場合は、そのまま緩めて行かずに回転数を覚えながら締め込んで行きましょう。

標準仕様の車両でしたら確認する必要は無いでしょう。プリセット値にセットすれば基本的には調子が出るはずなので。

取外したパイロットスクリュー

んでこれが取外したパイロットスクリューですね。

このパイロットスクリューを見ておかしいなと思いませんか・・・?

そうなんです。

Oリングとワッシャの取り付けが逆になっているのです。

本来ならパイロットスクリューに対して、スプリング、ワッシャ、Oリングの順番で入っているはずなのにこれは、スプリング、Oリング、ワッシャの順番で入っていました・・・・。

(乂`д´)アウト

エンジンが掛からないとか、そういう顕著な症状としては出にくいと思いますが、パイロットスクリューの調整があまり効いていない様な症状が出ます。

つまり、アイドリングのバラツキ、空ぶかしからのアイドリング戻りが悪いなどなど。

さっ、今日はこれぐらいにしてこの続きはまた明日更新の記事でご紹介する様にします♪

じゃ、今日の作業はここまで!
