ここからが今日の本題

先日からご紹介している、

FJR1300の集中アース不良を修理してみよう!

ですが、今日は最終回となります。

前回までの記事は以下のリンクよりご覧いただけます。

前回までの記事

ども。 お疲れ様です。 今日は朝からお店のお片付けです。在庫していた新品の部品やその他諸々、溜めに溜めた部品類を全て棚ごと処分です。 まぁ出るわ出るわ・・・。午前中だ...
ども。 お疲れ様です。 なんかこう考え事してたりとか、お話しながら手が寂しくなる事ってのがよく有って、別に話が退屈で聞いていないとか、興味ないとかそういうんじゃなく、根っか...
ども。 今日もご来店有り難う御座いました! そう言えば記念撮影でもしておこうかとか、そんな事ブログで書いていたのにスッカリこっきり失念しておりました(;´Д`) まぁ...
ども。 バタバタしている中でも例年通りお休みを取らせて頂きました。春休みの間は子供達をどこにも連れて行ってやる事が出来無かったので、この連休ぐらいはと思いお休みを頂きました。 ...
ども。 っちゃ♪っちゃ♪カスタネットをリズミカル叩くような仕事して休んで仕事して休んで・・・変則的な感じでしたがゆっくりとお休みを頂けて良かったです。 お陰様で連休と併せて...

前回までのあらすじ

薬液に端子を投入する

集中アースカプラから端子を抜き取り、端子を研磨して酸化被膜を取り除きましたが、研磨しにくい場所の事や後々の事も考慮して、ピカタンZに漬け込んだ所までご紹介しましたね。

今日はこの続きをご紹介しましょう。

作業再開

研磨し終った端子

研磨が終わった端子

ペーパーとスコッチでの研磨、そして最後のピカタンZによる浸け込みで端子もご覧の通り美しくなりました。

まぁ多少は研磨によって薄くなってしまった感は否めませんが、除去しきれなかった酸化皮膜の影響で再び接触不良を引き起こすよりはマシです。

脚に曲がりがある場合はこの段階で修整を実施しておいてくださいね。

端子差込み前の準備

カプラ内にシリコングリスを入れておく

端子をカプラに差し込む前に、接触不良対策と言うよりも熱・サビ対策としてシリコングリスを端子内部に入れておきましょう。

こうすることにより端子部の発熱を抑制するだけでなく、端子の酸化抑制にも非常に効果が高くなります。

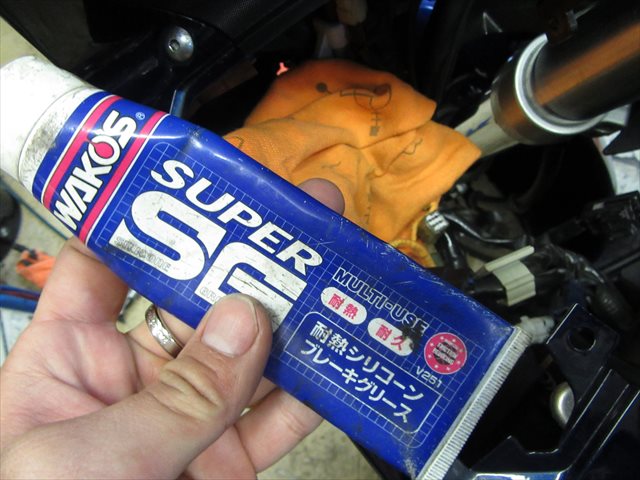

ワコーズ製シリコングリス

シリコングリスの充填については賛否両論あるようですが、シリコングリスによる絶縁皮膜が・・・と気になさる方は専用グリスを使用するか、定期的に分解して酸化皮膜の除去などを実施されると良いかと思います(*^ω^*)

わたしは従来通りの方法ですのでこのシリコングリスを使用するやり方で行きます。

端子の差込み

端子を差し込む

単純な事なので説明は不要かと思いますが補足として。

端子をただ差し込むだけで無く、何度か抜き差しする事によって端子同士の接触も良くなり、さらにシリコングリスによって非常に滑りが良くなるので、今後のメンテナンスの時にも抜き差しが容易になります。

端子を抜き差しする

数回抜き差しを繰り返せば十分でしょう。

最後はしっかりと奥まで差し込んでおきましょう。

溢れ出たシリコングリス

溢れ出たシリコングリス

端子を差し込むと予めカプラ内に入れてあったシリコングリスが押し出されて来ますが、これは拭き取らずにそのままにして置いてください。

キャップを最後に被せた際にキャップ内側に付着して水の浸入を防ぐ役割に一役買ってくれますので。

動作確認

インジケーターが消えた

※参考写真

端子の取付けが終わったら、ここでイグニッションをONにしてトラブルが解消しているかどうか再確認しておきましょう。

イグニッションONでインジケーター類、電装品の動作状態に異常が無ければ、次は集中アースカプラ周辺をグイグイしてみて、接触不良の症状が出ないかどうかの確認。

さらに、集中アースカプラに接続されている配線を軽く引いたり押したりして、配線に負荷を掛けた状態でもトラブルが出ないことを確認しましょう。

もちろん、全て問題無しでした。

ここで何かまた異常な動作が見られた場合は、集中アースカプラにまだ接触不良箇所が存在しているか、その周辺にもまだ原因箇所が存在するという事になります。

まぁ全く同じ症状で、同じ様に手順を進めてきている場合、他に問題があるとは非常に考えにくいのですが(⌒-⌒; )

キャップの取付け

キャップを取付ける

余分なシリコングリスがはみ出ているままで集中アースカプラのキャップをそのまま取付けます。

しっかりと爪の部分がカプラに引っ掛かるまで押し込んでおいてくださいね。

さぁあとは分解してある外装などを元通り戻したら試乗を実施。走行中の振動でも各電装品に動作異常が発生しないか最終確認を実施しましょう。

走行中の振動ってのは割りと手では再現しにくい事が多く、走行の振動を受けたら症状が再発・・・なんてこともなきにしもあらずです。ええ。

何事も完璧と過信し過ぎず、適度な緊張感と疑いの目を常に持ち続けることが大切です。

作業完了

作業完了

以上でFJR1300ASの集中アース不良の修理作業は完了です!!

初めからこの原因箇所と対策が分かっていればもっと早く作業を終えることが出来たのですが、随分と初めは遠回りしてしまいました。

これも経験の差ですね・・・まだまだ勉強が足りません。

これからもさらに学びたいことが山ほど出てくると思いますが、悲しいかなそれも今月いっぱいで一時中止となります。。

いや、でもこのブログを残すって事はまだまだユーザーさん達と色々なディスカッションを重ねる事が出来るし、そのディスカッションから学ぶことだって沢山有りますよね~!

人生日々勉強ですな。

学ぶ事を忘れず興味の矛は全方位に浅深問わず振り続けたい。
