では早速本題に入ります。

先日からご紹介している

【第3回】フュージョン（MF02）のセルモーターを修理してみよう！

シリーズですが、本日で最終回となります。

過去の記事は以下のリンクよりご覧いただけます。

■【第1回】フュージョン（MF02）のセルモーターを修理してみよう！

■【第2回】フュージョン（MF02）のセルモーターを修理してみよう！

さて前回までは確か、

セルモーターの部品類の洗浄が完了したところまででしたね。

今日は組立作業等をご紹介していきます。

メーカーから届いた新品のブラシから組みつけていきましょう。

これが取り寄せたブラシセットです。

それぞれ部品番号が別々になっています。

確かにターミナル側のブラシの方が減りが早いですけど、

分解するまで分からない部分の部品を1箇所に絞るって事はほとんど無く、

分解する手間や価格を考えると両方とも交換するほうがどう考えても吉ですわ♪

ターミナル側のブラシをステーに取り付けます。

新品はやっぱりエエですね。

んでステーをひっくり返して元通りカバー側に入れつつ、

ターミナルを外側に出してナットで固定します。

絶縁用のワッシャの入れる順番などを間違えないように、写真を参考に

ナットで固定してくださいね。

次は主軸をブラシを取り付けたカバーに取り付けますが、

ワッシャを入れて軸受け部分にグリスを少し塗って準備しておきましょう。

主軸を入れる際はブラシを引っ込めておく必要があるので工夫して

うまくブラシを引っ込めておいてください。

※言葉で説明しにくいです・・・

主軸の接点部分は角が立っているので、無理やり入れたりブラシに押し付けすぎると

ブラシが割れたり削れたりしますので、十分に注意しながら入れましょう。

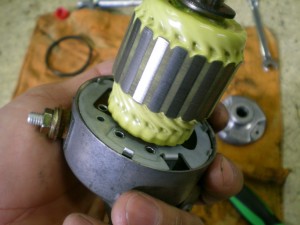

んでこれが取り付けが完了した状態ですね。

主軸が抜けないようにしっかりと押さえながらマグネット部分を差し込みます。

ちなみに、マグネット部分、最後に取り付けるカバー部分、全て

合わせる位置がありますのでしっかりと併せて取り付けましょう。

写真にも写っていますが、カバー側とマグネット側の

ケガキ線をあわせましょう。

最後のカバーを取り付けますが、カバー側のオイルシール部分に

グリスを塗ってからカバーを取り付けましょう。

カバーを取り付けてボルトで固定します。

ボルトの固定が終わったら最後はセルモーターの始動テストです。

ターミナル部分をプラスで掴んでおき、セルモーターボディに

マイナス線を接触させるとモーターが回転します。

接触した瞬間に火花が出て、セルモーターが勢いよく回転しますので

周囲にガソリンなどの引火物などは置かないようにご注意を。

また、セルモーターの回転する力は結構強いので指などを近くに

持っていかないようにご注意下さい。

セルモーターも無事に回るようになりましたので

エンジンに元通り取り付けていきましょう。

ターミナルを予めモーターに固定しておいてから、

またあの邪魔なラジエターホースをうまくかわしてエンジンに入れていきましょう。

まぁほんと取り付けにくいこと。

とにかく入れにくいですがなんとかエンジンに取り付け完了です。

ボルトもどえらい締め込みにくいですががんばりましょうｗ

ボディアースの線も忘れずにセルモーターの固定ボルトと共締めしておきましょう。

セルモーターの取り付けが完了したら、バッテリーの配線を元通り固定して

スタータースイッチを押して正常に作動するかどうか確認しておいてください。

問題なければ通常通りセルモーターがきゅるるるる～♪

っと回転してエンジンが始動しますから♪

これでフュージョンのセルモーターを修理してみようシリーズは完結です。

でもね、このフュージョンはまだ交換した部品があるので、

明日以降はその部品を交換する作業をご紹介しますね。

最後まで見ていただき有難うございました～♪
