では本日の本題です。

先日からご紹介している

スカイウェイブ250(CJ44A)のFIチェックランプ点灯を修理してみよう!

ですが、本日は後編の最終回となります。

前編は以下のリンクよりご覧いただけます。

【前編】スカイウェイブ250(CJ44A)のFIチェックランプ点灯を修理してみよう!

さて前回までは確か・・・

直立状態のシート

シート下のカバーを取り外してシートを直立させたところまででしたね。

今日はこの続きをご紹介します。

セカンダリスロットルバルブの動作音を聞いただけでも、エラーの主は

スロットルポジションセンサだということは分かっていますが、

念のためスロットルバルブの動作状態を目視で確認しておきたいと思います。

スロットルボディとエアークリーナーボックスを接続しているダクトを取り外しましょう。

まずは固定バンドを緩めてっと。

バンドを緩める

バンドを緩めたらダクトを取り外します。

少々狭くて取り外しにくいですがうまく取り外してください。

ダクトを取り外した

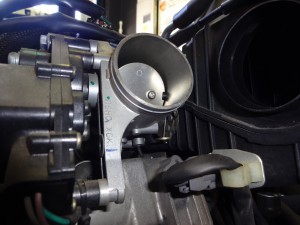

ダクトを取り外すとスロットルボディ内部のバタフライを

目視で確認する事ができますね。

スロットルボディ内部

このバタフライがイグニッションONで動作すれば、

C28エラーコードのセカンダリスロットルバルブアクチュエータの故障ではなく、

スロットルポジションセンサの不良が確定です。

正常動作時の様子を動画で撮影して有りますのでご覧下さい。


どうですか?これがセカンダリスロットルバルブの動作です。

アクチュエータが故障していると、このバルブが動作せずに止まったままになったりします。

その場合はC28のエラーコードそのままですわ。

まぁ単なるモーターなので、いつかは壊れるもんですが

壊れると高くつくので腹くくっておいてくださいねw

※この部分はスロットルボディアセンブリでしか部品設定が有りません

んで、今回の諸悪の根源であるスロットルポジションセンサってのがコイツですね。

スロットルポジションセンサ

今回はこれを交換します。

交換はいたって簡単です。

トルクスボルトを緩めて取り外すだけですね。

ボルトを取り外す

スロットルポジションセンサを取り外すと、内部スプリングの張力によって

突起部分(センサとの接続部分)が回転して戻ってしまいますので、

取り付ける時は少し回しながら定位置に取り付けるようにしましょう。

んでこれが取り外したスロットルポジションセンサですね。

取り外したセンサ

そしてこれがメーカーから取り寄せた新しいスロットルポジションセンサです。

新品のスロットルポジションセンサ

カプラを接続してあとはスロットルボディに取り付けていきます。

カプラを取り付ける

スロットルポジションセンサを取り付けたら、センサの位置調整を

してあげる必要があります。

元々付いていたセンサと同じぐらいの場所に取り付けたら、仮固定して

エンジンを始動します。

※チェックカプラの短絡は予めした状態にしてください

エンジンを始動し、チョークの効きが収まるまでしばらくエンジンを温めます。

※先ほど取り外しておいたダクトは取り付けておいてください

エンジンが温まってアイドリング回転数が

1250rpmになったところで、液晶メータ中央部のエラーコード横の【-】の位置を見てください。

位置確認

これが1250rpmで中央に来るように、スロットルポジションセンサの位置を調整します。

上でも下でもダメです。中央にバーが来るように微調整してください。

位置決めが完了したら、しっかりと固定ボルトを増し締めして

チェックマークを入れておきます。

チェックマークを入れる

シート下のカバーを元通り戻して、

別で預かっていたアッパーカウルも取り付けたら、今回の修理は完了です~♪

修理完了

スロットルボディアセンブリの交換にならずに済んでよかったよかった♪です。

以上で作業完了です!
