では本日の本題です。

まずは車両のご紹介から。

ヤマハ  ビラーゴ250

ヤマハ ビラーゴ250ですね。

充電不良というか・・・根っからのアース不良というか・・・・何かとねぇ・・・?

電系統に問題が多い車両

というのは周知の事実。

今回も、お客様からお電話いただいて問診した結果、

やはり充電系統・・・つまりレギュレターにトラブルが発生しているのだろうと、

電話でピンときました。

って事でまずは原因を探り、確固たる証拠を見つけるために

シートを取り外してバッテリー周辺に配置されている

配線カプラから確認していきましょう。

※通常はエンジンを始動してバッテリーへのチャージ電力を確認しますが、

 問診した結果から確認せずとも充電不良である事が歴然である為、

 配線などの過熱によるショートや症状悪化を防ぐ為にも

 あえてエンジンの始動確認は行なっておりません。

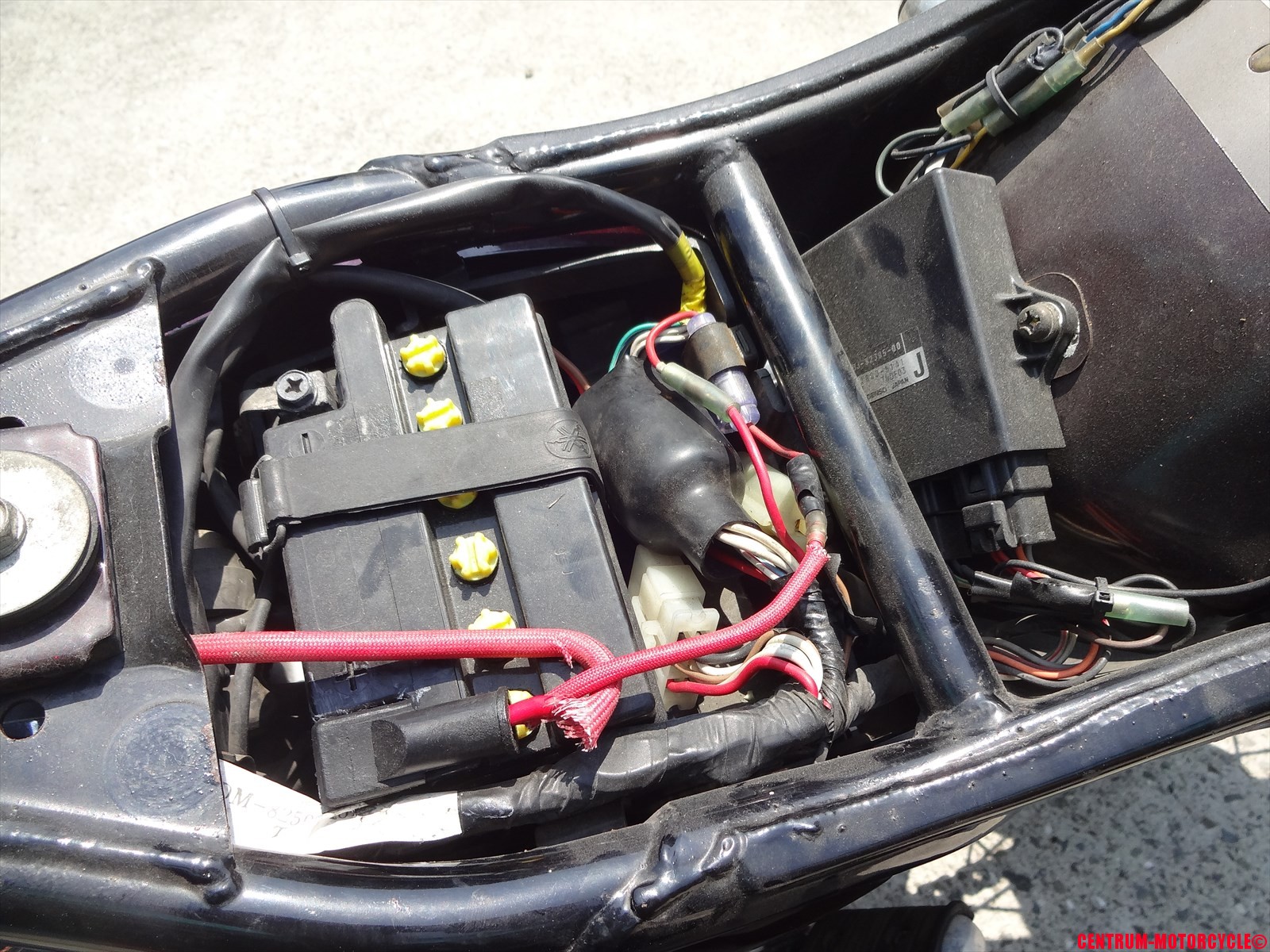

シートを取り外した

ふむ。

この写真だけでは分かりませんね。

レギュレター、ジェネレータ、その他基幹ハーネスのカプラなどを

1つずつ確認していくと・・・

原因が見つかりました。

・・・・やはり。

溶けてこげているカプラ

ジェネレータからの配線カプラとレギュレターを接続しているカプラ間で

激しく溶けて黒く焼け焦げているのが分かりますね。

そりゃだめですわ・・・。

もちろん、こんなにも溶けているカプラは分離させる

事ができませんので、カプラ直後で切断、もしくは、溶融したカプラ付近の配線は

熱によって硬化している場合が多いので、配線の硬化などが見られない手前で

切断し、カプラを再建する必要があります。

切断前に、予めどの配線がカプラのどの部分に

差し込まれているかメモを取っておき、

さらに配線にもラベルを貼っておきます。

ラベルを貼っておく

ジェネレータからの配線は、比較的カプラ直後でも

硬化が見られませんので、このあたりにラベルしておいても

切断後に苦労することは有りませんね。

ラベルの位置

同様にして、レギュレターに向かう側の配線にも

ラベルを貼り付けておいてから、カプラ直後で一旦切断します。

配線を切断する

ジェネレータ側も合わせて切断です。

(パチン パチン パチン)

これが切り出した癌化した配線カプラですねw

癌化したカプラ

こうなったカプラは再使用は当然不可なので、

新しく使用するカプラを用意しました。

用意したカプラ

少々配線数が多いカプラとなってしまいましたが、

ギボシや細い端子を使用するカプラより、

多少スペースを圧迫する大き目のカプラ(標準と同様の端子仕様)の方が無難でしょう。

配線に硬化や青サビが発生していないか確認してから、

新しい端子を作ります。

端子を作り直した

配線の長さもきちんと揃えておいてくださいね。

あと、端子のカシメ部分は電工ペンチを使用して

確実に配線をクランプするようにしてください。

新しいカプラに端子を差し込んでいきますが、

今回は6Pカプラを使用するので、余る部分がありますので

それを有効に活用し、端子同士が隣り合わせにならないよう

配置していきます。

※発熱対策になるかな?

バラバラに配置する

続いてレギュレター側の配線を処理していきましょう。

レギュレター側の配線はダメージが酷く、

ジェネレータ配線に比べてメインハーネス内部で湾曲、圧迫されている

部分が多いので、硬化が物凄いです・・・。

って事で、メインハーネスの保護テープをぐるぐると

剥がして配線を追いかけていきます。

保護テープを剥がす

ビラーゴのレギュレター配線はね、メインハーネスの中に引き込まれた後、

また外にでてレギュレター本体から来ている配線カプラと接続されています。

つまり・・・・

駄に延長コードで繋いでいって事ですね。

それがどういうことか、さらに保護テープを剥いていくとわかります・・・。

実はこんな風になっています。

ハーネス内部での状態

そりゃそこで溶けるわw

そう言いたくなったでしょ?

で、この曲がりくねって見るからに負荷がかかっていそうな

配線を触ってカプラまで追いかけていくと・・・・

配線の硬化が凄まじい

結局接続されているカプラ根元まで全て硬化。

この部分の配線は全て使用不可でした・・。

ここも配線を作り直す必要がありますね。

って事で用意したのがこれ。

用意した配線

黄色の純正配線です。

必要な長さに計測してカットしました。

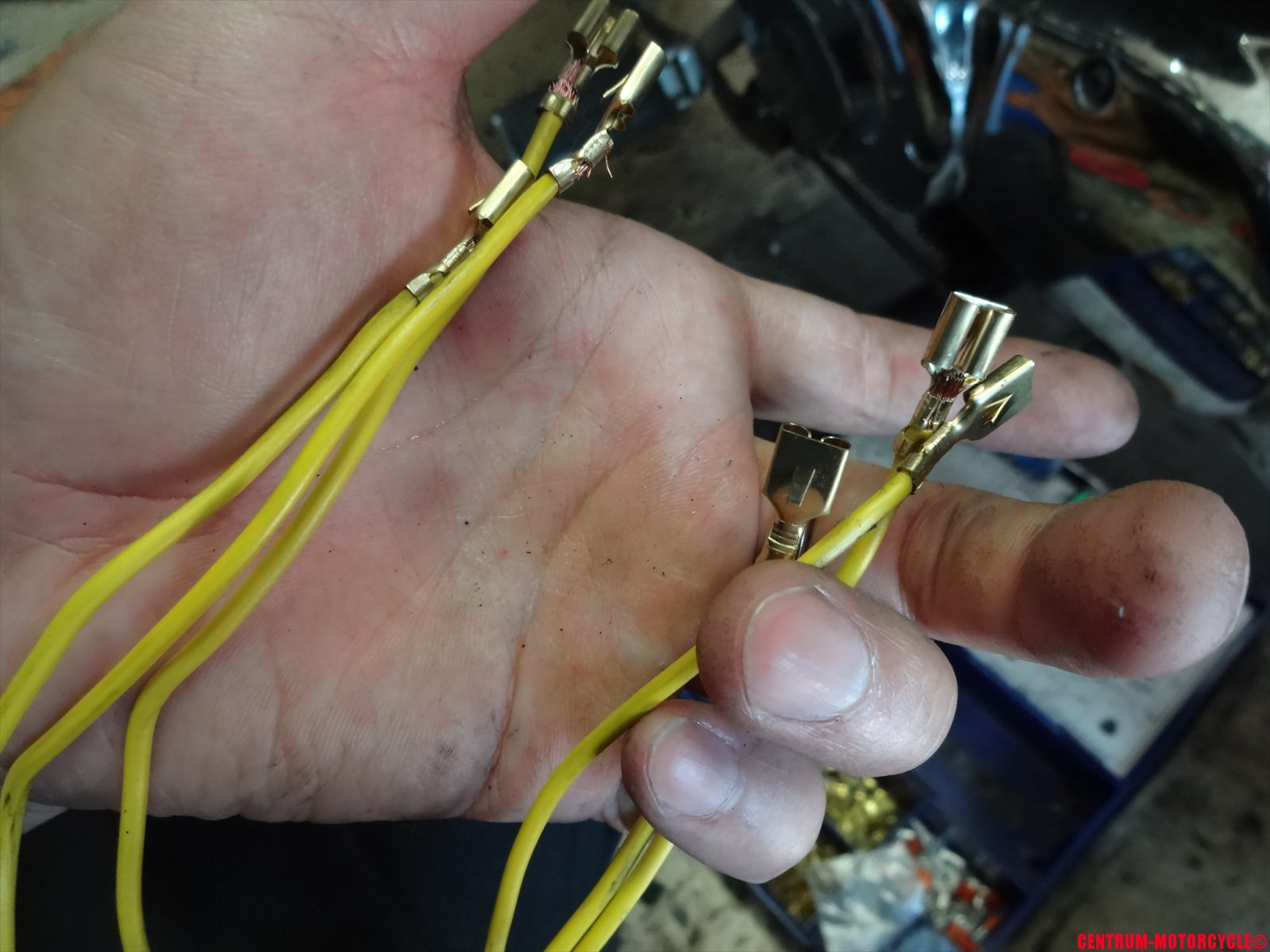

両端に新しく端子を取り付けて。

端子を取り付けた

端子を取り付ける位置を間違えないようにカプラにセットします。

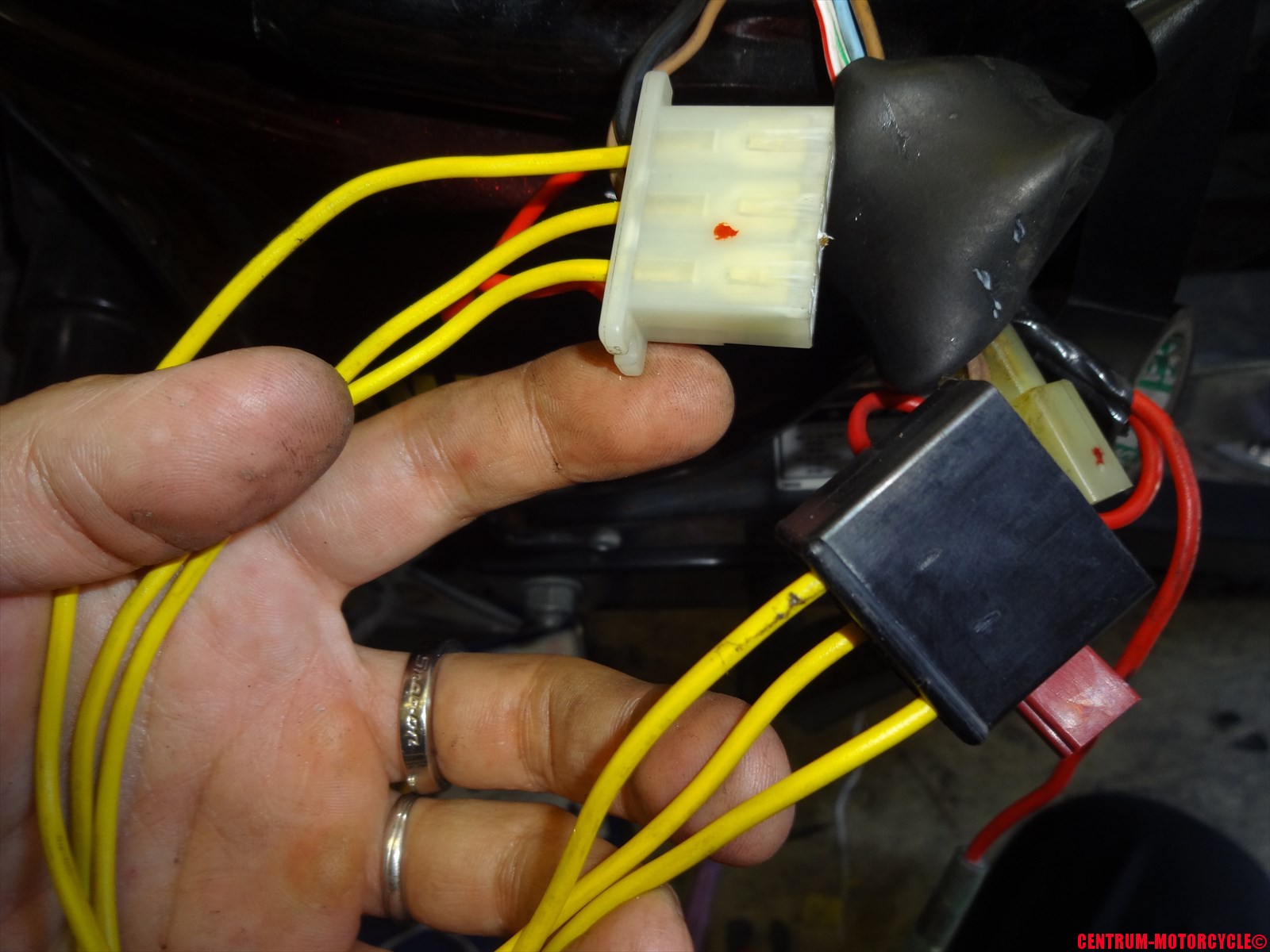

カプラにセット完了

あとは元踊りジェネレータ配線カプラとレギュレター配線カプラを接続します。

カプラを接続した

よし、これでレギュレターとジェネレータの動作テストが出来ます。

これでもし発電容量が不足していたり、過充電となっている場合は

次のステップに進める事ができます。

いやいや、初めからレギュレター交換すりゃいいんじゃないの?

ごもっとも。

でもね、レギュレターがトラブル出す前に

単純に配線の過熱によるカプラ溶融が発生する場合もあるんです。

その場合、溶けた配線カプラを修理すると

正常に使用することが出来ます。

今回もこの様に一手間かけるのは、その可能性があるからであって

トラブルシュート方法が誤っているのでは有りません。

そこんとこ宜しく♪

テスターをバッテリー端子に接続して、

ドキドキしながらエンジンを始動させます。

エンジン始動後の気になる発電量はというと・・・

発電容量不足

残念っっっ!!

アイドリング状態で11・77V・・・。

少な過ぎます。

でもまだまだ諦めませんよ。

ビラーゴ250は慢性的なアース不足であるということは、

以前の記事でもご紹介したと思いますが・・・

以前の記事はコチラ

アース配線の追加作業を行なってみましょう。

まず標準のアース線が左側サイドカバー内側に固定されています。

標準のアース線

細っっ!!

いや、エンジンに向かって太いアース線はありますが、

賄いきれていないんですよね・・・実際問題。

バッテリーのマイナス端子と接続するアース線を作ります。

作成したアース線

これをバッテリーのマイナス端子と接続して、

標準のアース線と共に車体に固定します。

マイナス端子と接続

車体側の固定部分がよく腐食していますので、予め磨いて

地金を出しておくとさらにGOODです♪

アース部を磨いておく

さぁ・・・これでどれぐらい改善するだろうか・・・。

まぁ改善したところで、先ほどの充電容量から察するに

レギュレター交換は避けて通れなさそうな雰囲気ですが・・・。

ドキドキ。

アース接続後の発電容量

おおおおぉぉぉぉっ!!!

なんとアイドリングで12.77Vまで充電性能が向上しました♪

だがしかし・・・まだコレでも少ないです。。

アイドリング状態で13V後半ぐらいの数値が出ないと正常では有りません。

ましてや、回転数を上げても13V半ばぐらいだと全然ダメ。

ふぅ。。。

この後、ジェネレータの冷間時の抵抗値を計測し

数値が規定内にあることが確認できましたので、

レギュレターを発注しました。

もちろん、発注したレギュレターは高機能タイプ(高年式)を発注。

新しいレギュレターに交換していく様子については、

また次回更新でご紹介しますのでお楽しみに♪
