【Sマチック初期化編】フォルツァZ(MF08)のFコードエラーを修理してみよう!

ども。







今日は先週の競りで購入した車両が到着しました。

いつもは午前中に来るのに、今日は待てど暮らせど

配送のトラックがやってこない・・・。





で、このパターンだとお昼前ぐらいかと思っていると、





の定





お昼前に到着。

いつもお昼頃に到着する時に限って、雑誌の締め切り日が近いんだよな。。。



今日が締切日って事はないんですけどね、

定休日明けの水曜日が締切日なんですよ。



競りで買った車両もそのままじゃ写真撮影できないので、

入庫点検と洗車しなきゃならんし。







洗車する

で、今日は午後から洗車しっぱなし。





ブログランキング参加中!ポチッとがヤル気の源
ranking_image

日本ブログ村 ブログランキング

↓ この続きを読む ↓





洗車するときはね、愛用の長靴を履いて洗車するんですけど、

寒い季節はクツの暖かさも大事なわけでして、

ゴムの薄っぺらい長靴はあまり履かないんですよ。



で、今日は暖かいし洗車が長引きそうなので

長靴履いて洗車しよう!!!

って思い立ったまでは良かったのですが。。。





いざ張り切って長靴履いたらさ・・・







っ!!(×ω×;)









ガビョウが刺さった





そーです。

ガビョウです。

画鋲だけに・・・がびょ・・(ry



真っ直ぐじゃなくってよかった・・・・。

ちょっと斜めに刺さってくれましてですね、

うっすらと血が出たものの大事には至らず。





くそぅ・・・ガビョウめっ・・・誰やこんな子供染みた戯・・・





って思いながらふと、長靴を置いていた上を見ると

ワコーズのポスターが張ってありまして、

下側を留めていたはずのガビョウがなくなってるやーん。





くそぅ・・・ワコーズの業かっっ!(笑

※とんだとばっちりでスミマセンw







半日掛かって2台洗車完了です♪





ホンダ V-TWINマグナ





ホンダ V-Twinマグナ(写真:上)

ホンダ シャドウスラッシャー(写真:下)



ホンダ シャドウスラッシャー





マグナは本日中にGooバイク掲載予定です。

シャドウスラッシャーは現在整備中なので、

とりあえずの写真だけUPしておきましょうかね。





あー、それにしてもあちこち蚊に刺されて痒いです。

夕方洗車してると、ゴホゴホとむせる位近くで

蚊取り線香を焚かないと効かないですね。。



でも、近くに置いてると洗車している水が掛かって消えちゃうし。





あっ!!(なんか思い出した)







腰からぶら下げるタイプのケース、去年買ったの忘れてたw

どこになおし込んだんだろうか・・・・うぬぅ・・・。



水曜日にでも改めて捜索してみます♪





では今日もいつもの開店時のTODAYのグリップ表面温度と

明日の大阪の天気予報をお知らせです。





TODAYのグリップ表面温度 開店時





27.0℃

晴れ

晴れのち曇り

曇り





明日の大阪は高気圧に覆われて概ね晴れるでしょう。

夜に掛けて雲が広がり、降水確率も20%台と高くなってくる予報です。



最高気温は今日よりも3℃ほど高い、30℃ぐらいになる予想で

真夏日になるでしょう~♪



明日はうさぎさんの爪切りとブラッシングDAYです。

午前中にやってしまわないと、炎天下の中だと伸びちゃうんでねw





では本日の本題です。

先日からご紹介している

フォルツァZ(MF08)のFコードエラーを修理してみよう!

ですが、今日はホンダ Sマチックの初期化編をご紹介します。



初期化の手順についてだけご紹介します。



前回までの記事は以下のリンクよりご覧頂けます。

【第1回】フォルツァZ(MF08)のFコードエラーを修理してみよう!

【第2回】フォルツァZ(MF08)のFコードエラーを修理してみよう!

【第3回】フォルツァZ(MF08)のFコードエラーを修理してみよう!

【第4回】フォルツァZ(MF08)のFコードエラーを修理してみよう!







対象機種: ホンダ フォルツァZ(MF08)



●保持されている故障診断データの消去方法



1:メインスイッチノブをOFFにする



2:バッテリーカバーを取り外し、ホンダ Sマチックシステム

サービスチェックカプラ(黒)のカバーを取り外す





チェックカプラ





3:サービスチェックカプラの2P端子をジャンパ線などで

短絡(接続する)させる。



4:メインスイッチノブをON、エンジンストップスイッチをON側にする。



5:メーターディスプレイ内のシフトインジケータ表示部に

Fが点滅している事を確認し、シフトスイッチ(-)ボタンを押す



6:表示部のFの点滅が消えれば保持された故障診断データが

消去されている。



なお、表示部のFの点滅が消えない場合は、保持されているデータが

消去されていないので、再度上記の手順に従って作業を行なう事。







 ●ホンダ Sマチックシステムの初期化方法





下記の作業(レシオセンサとムバブルドライブプーリASSYの

位相関係が変化する作業)を行なった場合は、ホンダ Sマチックシステムの

初期化を行なう事。



  • ドライブベルトを新品に交換した場合
  • レシオコントロールユニット/スロットルボディを新品に交換した場合
  • レシオセンサの脱着
  • レシオセンサシャフトの脱着
  • ウォーターポンプカバーの脱着
  • リダクションギヤの脱着
  • ムーバブルドライブプーリASSYの脱着
  • ストッパプレートの脱着



※Sマチックシステムの初期化の作業を行なう前に、バッテリー電圧を測定し

電圧値が正常であることを確認する事。

※Sマチックシステムの初期化は、エンジンを暖気(ファンが2度回ってから)してから行なう事。





エンジンを暖気後に行なう



※初期化作業中は、後輪の回転数が変化しながら空転するので注意する事。





1:メインスイッチノブをOFFにして、パーキングブレーキを解除する。



2:メインスタンドを立て、フロントシートを開け、バッテリーカバーを取り外す。



3:Sマチックシステムサービスチェックカプラ(黒)の端子を、ジャンパ線で短絡させる。

エンジンストップスイッチをON(走行可)にする

※短絡作業はクリップなどで十分です。





4:シフトスイッチ(-)のボタンを押しながら、

メインスイッチノブをONにする。





マイナスボタンを押しながら



5:メーターディスプレイ内のシフトインジケータ表示部に

01が点滅している事を確認する。





01の表示確認



スロットルグリップを全閉状態から一度全開にして、

再び全閉にする。



全閉→全開→全閉



※表示部に02が点滅したら、それ以降は初期化が終了するまで

 スロットルグリップは操作しない事!





6:メーターディスプレイ内のシフトインジケータ表示部に

02が点滅している事を確認する。

(レシオコントロールユニットがスロットルバルブの全開/全閉位置の

計測を終了する)

スタータスイッチを押し、エンジンを始動する。

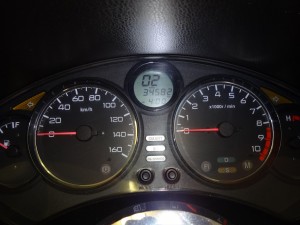

02の表示



※後輪の回転数が変化しながら空転するので注意する事



7:メーターディスプレイ内のシフトインジケータ表示部に

”03”、”04”と順に点滅する。(レシオコントロールユニットが

ドライブプーリフェースの位置を検出し、自動的に1速のフェース位置

を決定する)





8:メーターディスプレイ内のシフトインジケータ表示部に

”05”が点滅している事を確認する(レシオコントロールユニットが



PR


計測したデータをメモリに書き込み終わる)。





05の表示



メインスイッチノブをOFFにする。



メーターディスプレイ内のシフトインジケータ表示部が消灯する。





9:ホンダ Sマチックシステムサービスチェックカプラ(黒)の

端子のジャンパ線を取り外す。



10:バッテリーカバーを取り付け、フロントシートを〆る。







以上でホンダ Sマチックシステムの初期化作業は完了です。



なお、7の後輪の回転数が変化しながら空転・・・の部分で

後輪が回転しない、または回転が上がるが下がってこない等の

症状が出る場合は、初期化後のエンジン始動後に

メーターディスプレイ内のシフトインジケータ表示部に

Fが点滅する事になります。

何度初期化手順をやり直しても、後輪の回転がおかしい場合は

おそらく今回のフォルツァZと同一箇所の故障と診断できそうです。。





しかも、点滅回数は7回ではなく8回になるはずです・・・・

※心配な方はもう一度手順を確認しながら初期化作業をどうぞ。





この事象の詳細に関しては、定休日明けの水曜日の記事・・・

つまり最終回でご紹介したいと思います。





では今日はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。





TODAYのグリップ表面温度 閉店時





26.4℃

明日は気温が高くなりそうなので、今晩あたりから

寝苦しい夜になりそうですね~。



さぁGooバイクに車両UPしてから帰ります~。



ではまた定休日明けの水曜日にお目にかかりましょう☆
