ここからが今日の本題

先日からご紹介している、

250TRにバイソン風外装キットを組んでビンテージモトクロスカスタムしてみよう!

ですが、今日は第10回目となります。

随分と長くなっていますが最後までぜひ

飽きずにお付き合い下さいましwww

前回までの記事は以下のリンクよりご覧頂けます。

前回までの記事

ども。 体調も良くなりましたので今日から 平常運転開始でーす♪ 1週間ほどブログをまともに更新していなかったので 久し振りの更新で気合いが入ってますww...
ども。 今日は朝から降っていた雨が、結局夜遅くまで 降り続いた寒い1日となりました。 お陰様で今日の入庫予定は全てキャンセル。 すべて来週以降に持ち越し...
ども。 外廻り仕事がある時はいつもだいたい 月曜日と決めています。 月曜日って週末を挟んでいるので純正部品が 届かない事も多く、お客様の修理入庫も少ない...
ども。 定休日明けでスッキリ~!な私です(´∀`)b いやぁ昨日もよく寝たよく寝たww 目が覚めたのは14時頃だったかねぇ。 目覚めてからも暖か...
ども。 これ、頂きました。 くまモン♡マスク いやwwwこれwwww 今年37才になるオッサンがコレ付けるとか無理があるっしょw かわいい...
ども。 さっむいがな・・・・どうしたんやこの寒さ。 朝から洗車していたんですが水が何しろ冷たい。 尋常じゃ無い冷たさでね、こんなにも冷たいのに水道管は 凍結して...
ども。 雪、降らなかったねw 昨日帰宅時に万が一と思ってリヤボックス内部に 長靴を仕込んで帰ったけど使わなかったわ。 いやまぁ積もらないに超した事は無い...
ども。 今日は午後から雨。 朝は晴れてたのにあっという間に真っ暗よ。 雨の週末は予約もキャンセルになるので意外と余裕を持って 1日を過ごす事が出来るんで...
ども。 月曜日はブログのお休みを頂きありがとうございました。 おかげさまで作業もすこぶる快調に進みいい感じでした♪ では月曜日に書きたかった事をいくつか ...

前回までのおさらい

レバーの高さを確認する

ハンドルバーへの穴開け加工を終わらせ、左側のスイッチボックスと

右側のキルスイッチを取付け、その後マスターシリンダーと

クラッチレバーホルダーを取付けて、レバーの高さを調整し終わった

所までご紹介しましたね。

今日はこの続きをご紹介していきましょう。

作業開始

グリップの取付け準備

純正グリップを切開して取外す

純正のグリップをスロットルカラーから取外しますが、

今回はエンド部分が既にボロボロになっていたのと、

戻す予定が無いと言う事で切開して取外しました。

再使用する可能性があるという方は、左側の取外し時と

同様に、グリップ内側に少しだけパーツクリーナーや

中性洗剤を入れてあげると抜き取りやすくなります。

ただし、写真をご覧の通りスロットルカラーには

リブが立っていますので引いただけでは抜けませんので

ご注意ください。

リブが曲者

スロットルカラーのリブ

グリップをしっかりとスロットルカラーに保持する為に

スロットルカラーには先ほども書いた通り、このリブが付いています。

純正グリップを取付ける場合はなんら問題無いのですが、

社外品のグリップを取付ける際は邪魔になるんですよね。

しかも、ぐるり一周内側と外側にリブがあります。

グリップを取付ける前に、予めこのリブを完全にベルトサンダーなどで

削り取っておきます。

ベルトサンダーでリブを削り落とす

周囲と同じ高さになるまで削り落とせばOKです。

細く削りすぎても、残しすぎてもダメです。

ちょうど良いところで止めてくださいね♪

リブを削り落とし終わったら、エアーブローと

パーツクリーナーでの脱脂洗浄を実施し、

スロットルカラーに薄くボンドを塗ってから

良く乾燥させておきましょう。

グリップの取付け

ヒーターガンで温めながら

バーエンド部分を掌で

ポンッポンッポンッ!!!

と叩きながらスロットルカラーにグリップを入れていきますが、

約3分の1を過ぎたあたりからボンドの影響と、グリップの持つ

固さの影響でにっちもさっちも行かなくなりますw

なので、ヒーターガンまたはドライヤーで

グリップを温めて柔らかくしつつ、さらに

奥までしっかりとグリップを押し入れましょう。

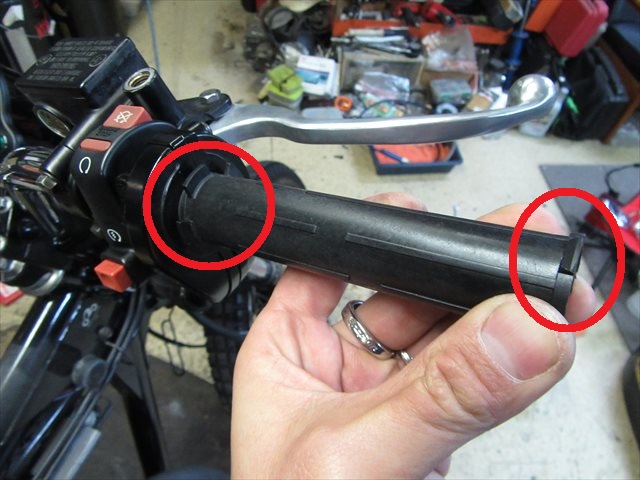

グリップを押し入れる

スロットルホルダーに密着するまでグリップは入れず、

写真の様に数mm隙間を必ず開けておく様に。

密着させるとスロットル操作が渋くなってしまいますので。

で、以前グリップを紹介した際にも書きましたが・・・

正直、マジ固くてキツイw

まぁなんとか入れる事が出来ましたが、

あまりにも固くて入れる事が出来ない場合は

スロットルカラーだけの状態で、エアーでグリップを

膨らませつつ、スロットルカラーを押し込む形の方が

入れやすいかも知れませんね(⌒-⌒; )

以上でグリップの取付けは完了です。

スイッチの配線取り回し変更

左側スイッチボックスの配線

左側のスイッチボックスの配線もスロットルケーブルと

同じ様に左側から右側へと回り込む様に

取り回しされていて、やはりステアリングの操作に併せて

少々引っ張り気味になってしまいますので

取り回しを変更したいと思います。

右側フレームに取付けられている、スイッチの配線と

スロットルケーブルを広がらない様に押さえている

ガイドを一度取外しましょう。

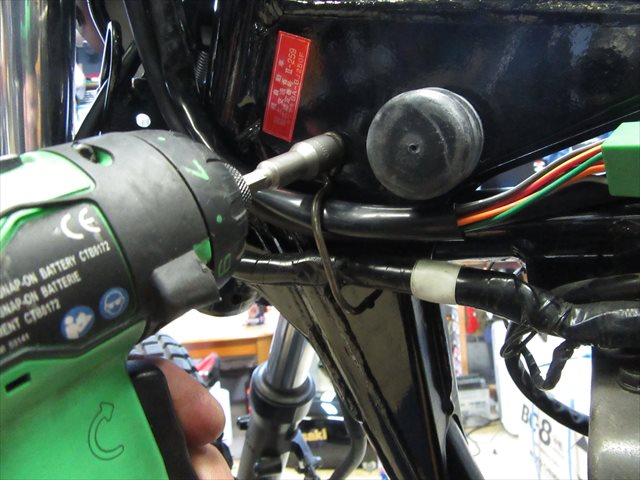

ガイドを取外した

ガイドを取外したらスイッチ用の配線カプラを抜き取ってから

ガイドを元通りもう一度固定しておきましょう。

配線カプラはフレーム直下、イグニッションコイルの上側に

配置されています。

配線を抜き取ってきた

配線を抜き取ってきたらスイッチボックス側まで

完全に一度抜き取ってから、今までトップブリッジ内側を

通っていた配線を、セオリー通りメーター脇から

下方へと通しましょう。

メーター脇から配線を通す

メーター脇から配線を通したら、左側フレームにある

ガイドを一度取外し、配線を内側に通したら

元通りカプラを差し込んで配線の取り回し変更完了です♪

ガイド内側に通す

右側から通していた配線を左側に直接通す事により、

配線には随分と余裕が出来ました。

ただ、元通りのトップブリッジ内側を通すワイヤリングですと

逆に配線が余りすぎて具合が宜しくないため、

セオリー通りのメーター脇から配線を通しています。

これでちょうど良いワイヤリングとなっています♪

さて、今日はグリップの取付けと左側スイッチボックスの

配線取り回し変更までご紹介しましたので、

この続きはまた明日の記事ででも。

じゃ、今日の作業はここまで!
