前回までのおさらい

テールランプの交換完了

純正のテールランプから、ギャングパーツ製の

バイソンタイプテールランプへと交換が終わった所まででしたね。

今日はこの続きをご紹介していきましょう。

作業開始

テールランプ配線の延長

配線を延長する為に被覆を剥いた

標準の配線の長さでは車体側の配線まで届かないため、

テールランプ側の配線を延長してあげる必要が有ります。

もともと配線に付けられていたギボシ端子は不要なので

切断してから、被覆を剥いて上の写真の様にしておきましょう。

被覆を剥いて銅線が露出した配線に、延長する配線を

繋げますが予め必要な長さを計測しておいてください。

配線を繋ぎ合わせる

スプライスで配線を繋ぐ

必要な長さにカットした配線同士をスプライス

使用して繋ぎ合わせます。

まさかとは思いますが、銅線同士をより合わせて・・・なんて

そんな事はヤメて下さいね。

スプライスを持っていない場合は、ギボシ端子の

先端部のみをニッパーで切り落として使用すると良いでしょう。

ハンダで溶接する

接合部をハンダで溶接する

先ほどスプライスで接続した配線をハンダコテを

使用してハンダで溶接して固定しておきます。

スプライスで銅線同士を固定した後、こうして

ハンダで溶接する事によって時間が経過しても

接触不良や振動による破断などのリスクを減らす事が出来ます。

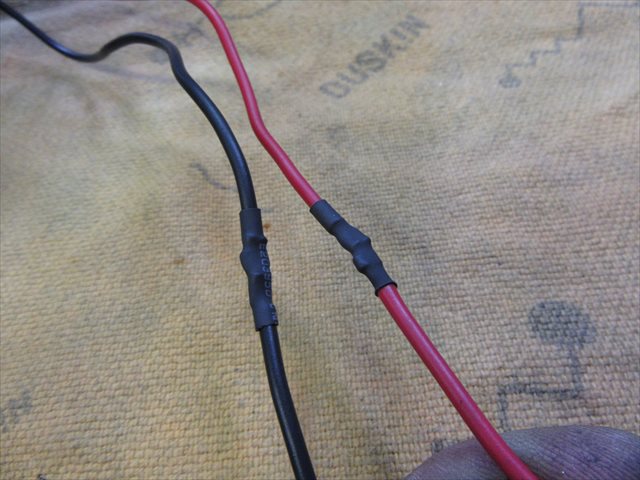

収縮チューブで保護

収縮チューブを入れて保護する

溶接した部分に収縮チューブを入れて

配線同士がショートしない様に保護しておきましょう。

収縮チューブが無い場合は、ギボシ端子のメス用

スリーブを入れてから絶縁テープを巻いておくと

なお良いでしょう。

配線スリーブを入れておく

配線スリーブを入れて配線を保護する

今回は手持ちの配線スリーブ(チューブ)で使える太さでしたので

この写真の物を使用していますが、これ以外にもコルゲートチューブ

などを使用しても良いでしょう。

配線をむき出しのまま使用したり、ビニールテープで巻くだけ

というのは避けた方が良いでしょう。

見た目だけでなく、振動が多いシングル車の場合、

配線スリーブが無いと金属部位(↓写真)との接触で摩擦し、

電気トラブルを引き起こす原因にもなります。

また、水や紫外線の影響から配線の被覆を守る

為にも重要な物ですので、事前に準備しておく様にしましょう。

配線をクランプしておく

配線スリーブを通して延長した配線を

テールランプベース裏側のクランプにしっかりと

固定しておきましょう。

カプラの再使用

純正テールランプの配線カプラを使用する

今回は純正テールランプの配線カプラを再使用します。

ギボシ端子での接続でも良いのですが、

その場合は車体側の配線も作り替える必要が有り、

ウインカーの配線と違い再使用出来るカプラが

目の前にあるのに使用しない手はありません。

余計な加工を出来るだけ加えずに作業するのも

大切な事です。

ハウジング用端子を圧着する

ハウジング用端子を圧着した

バイソンテールランプも、ウインカーと同じく

ボディ本体がアースへと直接接続する様になっていますので

アース配線はありません。

有るのは常時点灯(赤/白)・ブレーキ用(青/白)の配線の2本のみです。

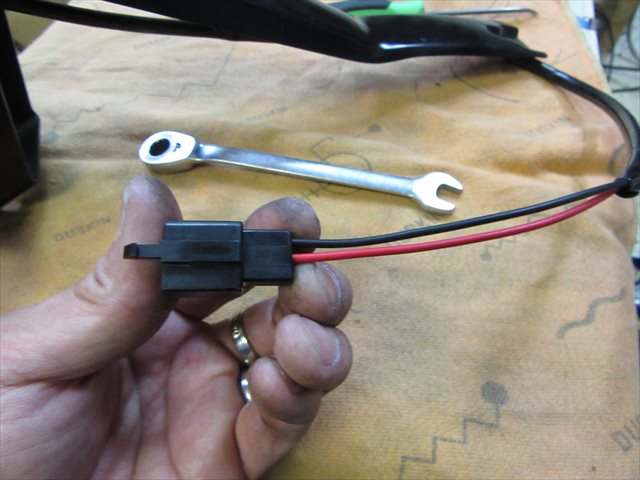

カプラへの配線取付け

配線をカプラにセットした

カプラ内での配線の位置は写真を参考にして下さい。

黒色:常時点灯用(車体側:赤/白)
赤色:ブレーキ点灯用(車体側:青/白)

テールランプベースの取付け

テールランプベースの取付け

テールランプ配線を挟み込まない様に注意しながら

車体へとテールランプベースを取付けましょう。

写真で取付けているボルトは、後ほど取外しますので

仮固定としておいてください。

この部分以外の固定ボルトは本締めしてOKですが、

先に下の確認行程を済ませておく様に。

テールランプの傾き確認

テールランプの傾きを確認する

テールランプベースのボルトを本締めする前に

必ずテールランプの傾きを確認しておいてください。

何も確認せずにテールランプベースを固定すると、

必ずと言って良いほどテールランプが傾いた

ままで固定されてしまいますので。

車体側配線と接続

配線カプラを繋ぐ

先ほど作製した配線カプラを車体側の配線カプラと

接続しておきます。

リヤフェンダー上のプラスティック製のクランプに

忘れずにテールランプ配線を通しておく事。

以上でテールランプベースの取付け作業は完了です。

取付け後はテールランプの動作チェックを実施しますが、

その作業についてはまた定休日明けの水曜日更新の

記事でご紹介したいと思います。
