前回までのおさらい

連結ステーを仮固定する

インナーパーツの組み込み作業が終わり、フロートチャンバーを閉じてキャブレターを連結して仮固定したところまでご紹介しましたね。

今日はこの続きをご紹介していきましょう。

作業再開

チョークステーの研磨

チョークステーを磨いておく

キャブレターに貫通するようにセットするチョークステーですが、予めスチールウールを使用して表面の腐食や汚れを磨き落としておきましょう。

スチールウールを使用すると汚れも落とせますし、表面が滑らかになって動きもスムーズになります♪

チョークステー取付けの準備

スペーサーを入れておく

チョークステーの研磨が終わったら、次にキャブレター側の取付前の下準備です。

チョークステーを抜き取った際にキャブレター本体に挿入されていた、プラスティック製のスペーサーをセットしておきましょう。

これを入れておかないとチョークステーの滑りが悪いだけでなく、グラついて動作後に引っ掛かってしまい元に戻らなくなるかも知れません。忘れずに入れておくように。

チョークバルブの取付け

スロットルリンケージ側(外側)のチョークバルブをまだ取付けていないという方は、ここでチョークバルブをキャブレターに取付けておきましょう。

あれ?もう1コ有るんだけど・・・

という方は、残念ながらもう一度キャブレターの連結を一度取外して取付けしましょう。連結してからではチョークバルブは取付け出来ませんので。ちょうどキャブレターとキャブレターの間に有るんでね・・・(;´Д`)

チョークステーの取付け

チョークステーを差し込んで行く

チョークステーをキャブレターに差し込んでいきますが、差し込む前に薄くステー全体にグリスを塗っておくと、滑りがさらによくなります。

なお、写真を見れば分かるかと思いますが、チョークアームとスプリングも忘れずに中間部分に入れながら取付けすることをお忘れ無く。

チョークステーの動作確認

チョークステーの動作確認

チョークステーがしっかりとチョークバルブに引っ掛かり、チョークアームの固定ボルトも締め付け終わったら、写真の様にチョークを動作させて問題がないかどうかチェックしましょう。

引いて戻して引いて戻してを数回繰り返し、戻りが悪い場合はもう一度抜き取って研磨と薄くグリスアップ、それと付け加えてチョークステーの曲がりなども無いか再確認しておきましょう。

ヒーターの取付け

キャブレターヒーターの取付け

ヤマハ車のミクニキャブにはほぼ標準装備されている、このキャブヒーターを取付けしましょう。

熱伝導グリスをお持ちであれば先端部・ネジ山部に塗っておいてください。お持ちで無い場合はシリコングリスを塗っておけば良いでしょう。

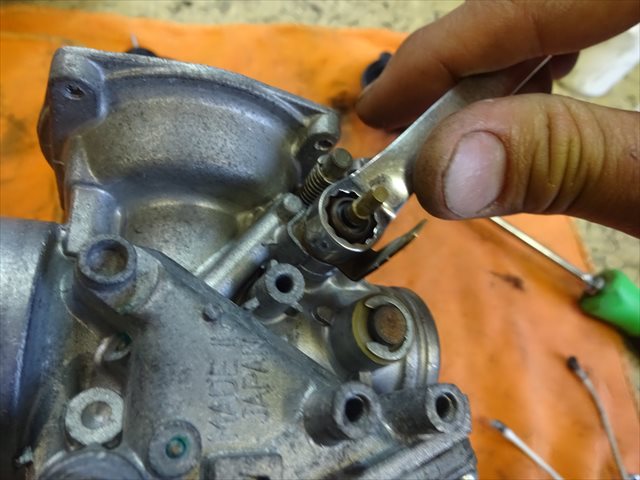

同調調整ボルトの取付け

同調調整ボルトの取付け

同調調整用のボルトを入れますが、その前に連結を分解した際に外れてしまった小さなスプリングを入れねばなりません。

同調調整部のスプリング

※他機種の参考写真です

左右バタフライ連結部のコの字型ステーの間にスプリングが入ります。

同調調整部のスプリング

※他機種の参考写真です

入り方としてはこの写真と全く同様です。

機種やキャブレターのメーカーが異なっても、基本構造は全く同じですので同様にスプリングを組み込んでおきましょう。

同調調整

同調調整の基準位置

※他機種の参考写真

写真の様にバタフライ直下に小さな穴が空けられています。

この穴を基準として左右のバタフライの開き量が同じになる様に、先ほど取付けた同調調整用ボルトを締めたり緩めたりして合わせましょう。

合わせ終わったら、指でスロットルリンケージを勢い良くカチンッカチン!と弾いて、同調調整ボルト部のスプリングの座りを良くしてあげ、再度この穴の見え方が同じかどうかチェックします。

穴が見えないぞ?

という方はアイドリング調整ボルトを締め込んで行くと見えてくると思います。合わせやすい開き量は人それぞれですのであえてここでは言及しません。

私はバタフライからほんの少しだけ見えている状態にして合わせる様にしています。人によっては半月状の形を合わせる方が形を合せやすいという場合もありますので。

こうして目で見て予め同調を合せておくと、2気筒250ccの場合はほぼエンジン取付け後に同調の調整が不要となります。

ま、吹け上がりが少し重たい場合や、戻りが悪い場合などはバキュームゲージを取付けて微調整は実施しますが、そういった症状が無い車両の場合は、この段階で同調調整は完了扱いとしています。※調整が必要となる車両の場合、試乗後に微調整する事がほとんどです

さっ、あとはバキュームピストンにジェットニードルをセットして、キャブレターに取付ければ完成ですが、その作業についてはまた明日更新の記事でご紹介したいと思います。
