前回までのおさらい

同調調整ボルトの取付け

チョークステーを取付けて同調調整まで済ませたところまでご紹介しましたね。

今日はこの続きをご紹介していきましょう。

作業開始

ジェットニードルの取付け

予め分けておいたバキュームピストン

これは予め分解時に前後のジェットニードルが異なる事が判明していましたので、バキュームピストンも含めて前後を分かりやすく判断するためにつけていた付箋です。

手元に資料を常に用意して作業しているわけではないので、パッと見た目で判断出来ずとも前後で使用している部品に違いがある可能性がある場合は、こうして分解時にマークして判断出来るようにしています。

まぁ今回の場合はジェットニードルが前後で異なる仕様だったため、万全を期してバキュームピストンも含めてマークしたって訳です。

もしかしたらバキュームピストンは前後同一かもしれませんが、減らせるリスクは減らすのが常です。手元に資料を準備することなんて殆ど無いため、こうしたリスクヘッジは必要な事なのです。

前後のジェットニードルの違い

そしてこれがその前後で違いが見られたというジェットニードルです。

ジェットニードルそのものは同じ物を使用していますが、よく見るとEクリップの下にシムを挟み込んでいるジェットニードルがあります。(下側)

実はこれ前のオーナーが微調整した結果・・・ではなく、標準でこのようにシムが入れられた状態になっているのです。

シムの厚みはちょうどEクリップを入れる溝と溝の間と同じ厚みです。

このシムが入るということは通常溝の通りにしか調整出来ないEクリップに、0.5という調整を施すことが出来るのです。

Eクリップ段数

と言うことで、標準のクリップ位置などの標準値の紹介です。

フロント : 3/5段
リヤ : 3.5/5段

つまり、シムが入れられているジェットニードルがリヤ側となります。前後間違えない様にバキュームピストンにセットしておきましょう。

バキュームピストンの取付け

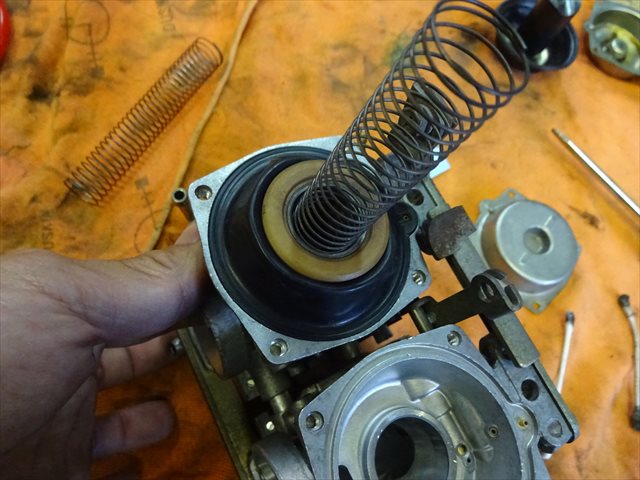

バキュームピストンをセットする

バキュームピストンをセットする際、こうして吸入口から指を入れてバキュームピストンを内側から支え、ラバースカートが伸びている状態でセットすれば、トップカバーで挟み込んでしまうリスクを軽減出来ます。

完全に落とし込んだ状態ですと、ラバースカートの反発力で溝の中にうまくおさまってくれないことが多く、こうして伸ばした状態でセットすると非常に作業がやりやすくなります。

挟み込まないように注意してトップカバーを取付けて固定しましょう。

バキュームピストンの動作テスト

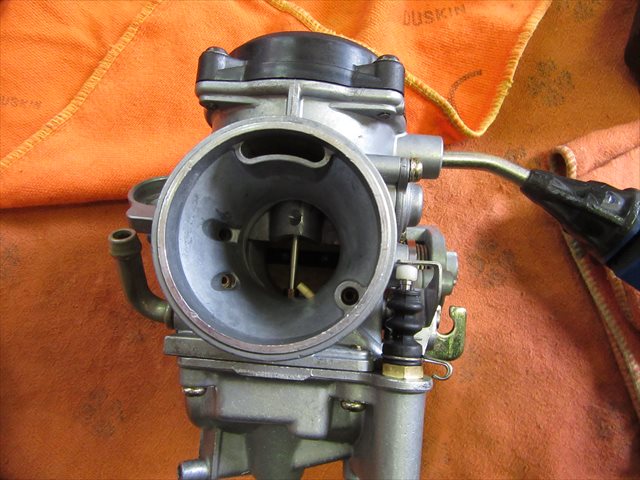

バキュームピストンの動作テスト

※作業イメージで他機種のキャブレターです

バキュームピストンの取付けが終わったら動作テストを実施します。

参考写真ではエアベントチューブ差込み部からエアーを送り込んでいますが、ルネッサの場合は吸入口上部に設けられた開口部(写真のキャブレターにもあります)からエアーを送り込んでテストしましょう。

正常に取付けられていない場合、エアーを吹き込むとバキュームピストンが持ち上がらなかったり、全開位置までいかず途中で止まってしまったりしてしまいます。

正常に取付けられていれば吹き込むエアー量を調整することによって、バキュームピストンの高さを調整する事が出来ます。必ずバキュームピストン取付け後はテストを実施しておくように。

作業完了

オーバーホール作業完了

取外してあったお客様が取付けたであろうフューエルホースを元通り取付けたら、キャブレターのオーバーホール作業は完了です♪

本来であればこの時点でガソリンを一度通して、オーバーフローなどの症状が無いかどうかチェックしますが、ルネッサのキャブレターはエンジンに取付けた状態でも、フロートチャンバーを分解することが出来るため、その行程は先送りしています。

どちらにしても油面調整の為に後ほどフロートチャンバーは開けなくてはいけませんし(⌒-⌒; )

ワイヤリング変更

スロットルケーブルが張っている

これは取付けされている時から気が付いていたのですが、右側のスロットルからハンドルポスト左側を通ってキャブレターへとスロットルケーブルが通されていますが、このワイヤリングですと写真をご覧の通り、ハンドルを右一杯に操作した際にスロットルケーブルが突っ張ってしまいます。

これはいけませんねぇ・・・。

と言うことで、無理に右側から左側へと通さずとも、このセパレートハンドルの場合は直接右側から通した方がもっとスロットルケーブルに余裕が出そうです。

スロットルケーブルを抜き取った

ワイヤリングを変更した

って事でスロットルケーブルをヘッドパイプ右側を通してキャブレター側まで通しなおしました。

別に依頼された作業ではありませんが、トラブルの原因となるこういうのは大した手間でもありませんので、そのまま放置せず改善しておきましょう。

スロットルケーブルの取付け

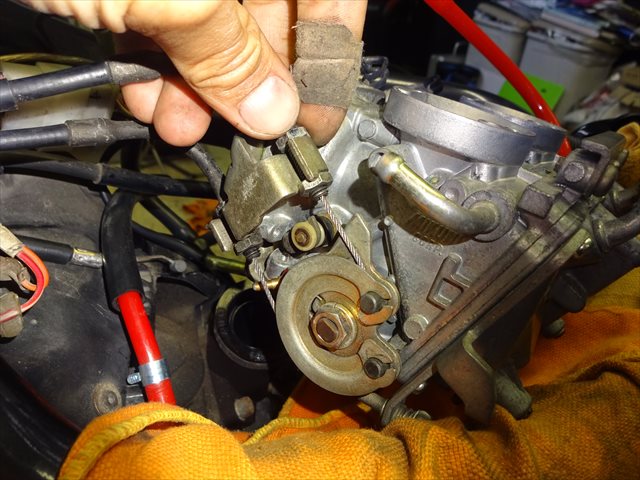

スロットルケーブルを取付ける

ワイヤリングを変更したスロットルケーブルを、引き・戻し間違えない様にリンケージへと取付け、ケーブルホルダーにセットしましょう。

この時点ではキャブレターがまだエンジンに取付けられていないため、ワイヤーの角度を決めることが出来ません。仮固定までで止めておき、エンジンへキャブレターを取付けてからアジャストナットを締め付けて固定しましょう。

キャブレターの取付け

薄くグリスを塗っておく

キャブレターをエンジンに取付ける前に、予めこうしてマニーホールドにグリスを薄く塗っておくと取り付けし易くなります。

なお、マニーホールドに劣化が見られる場合は交換しておくことをお勧めします。これはヤマハ病とも言える典型的な症状で、その先には二次エアー吸引で不調という最悪の症状が待っているだけです・・・(;´Д`)

キャブレターを上から載せ、マニーホールドを噛み込まないように注意しながら押し込み、コクッとキレイにマニーホールドに差し込まれればOKです。

バンドを緩める

※写真は取外し時の流用です

キャブレターをマニーホールドに差し込んだら、忘れない内にマニーホールドのバンドを締め付けてキャブレターを固定しておきましょう。

アジャストナットの締め付け

アジャストナットの本締め

仮固定としていたスロットルケーブルの角度を調整し、アジャストナットを締め付けましょう。

スロットルの遊び量は5mm程度までとし、今回の様にセパレートハンドルや社外ハンドルバーへ換装している場合は、ステアリングを左右一杯まで操作した状態でも、数㎜の遊びがある程度に調整をしてから本締めするようにお願いします。

そうじゃないと、せっかくワイヤリングも変更して負担も減ったのに、アジャストナットの調整不良で、結局ハンドルを操作したらエンジン回転数が上がってしまうとか残念すぎますので。

さて、キャブレターの取付けまで今日はご紹介したので、残すは明日の最終回のみとなりました!!!

最終回だからと言ってドラマの様にハラハラドキドキするような事は有りませんが、是非明日も変わらず見に来てくださいね♪

じゃ、今日の作業はここまで!
