じゃ今日は早速いつもの開店時のTODAYのグリップ表面温度をお知らせします。

TODAYのグリップ表面温度 開店時

23.0℃

今日はエラく寒くなりましたね・・・。

雨が降っているせいで今日は急激に寒くなりました。

こりゃ薄手の長袖ジャケットを出さねば。。

先日ご紹介した

トゥデイ(TODAY)のスロットルケーブルを交換してみよう!

シリーズですが、今日は後編となります。

前編は以下のリンクよりご覧いただけます。

【前編】トゥデイ(TODAY)のスロットルケーブルを交換してみよう!

さて前回までは確か

レッグシールドの取り外し完了

レッグシールドの取り外しが完了した所まででしたね。

今日はこの続きをご紹介していきますね。

レッグシールドの取り外しが完了したら、スロットルケーブルを取り外していきます。

スロットルケーブルはスロットルボディから出て、エンジン左前を通ってます。

ここですね。

ケーブルの取り道

バンドに一部固定されているので、この固定から取り外しておくように。

バンドから取り外す

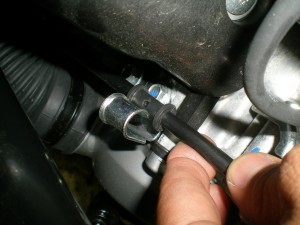

次はスロットルボディのアジャストナットを緩めてスロットルケーブルを取り外します。

アジャストナットを緩める

ケーブルを取り外した

スロットルケーブルを取り外したら、前にケーブルを送っていきましょう。

フロアボードの固定ボルトは予め緩めてあるはずなので、

フロアボードを持ち上げてスロットルケーブルを確認してみます。

フロアボードを持ち上げる

これぐらいフロアボードが浮けばOKですね。

もう少し覗き込んでスロットルケーブルを見てみます。

スロットルケーブルが通ってる

フレームのバンドとアンダーガードにスロットルケーブルが

固定されているので、これを外しながらケーブルを前に抜いて行きます。

フロアボードの下を抜いてきた

んでこれがフロアボードの下から抜きとったっ状態ですね。

さらにスロットルケーブルがちょうどハンドルに向かって立ちあがる

フレーム側のステーの内側を通っていますので、予めここからも

抜き取っておきましょう。

フレームのステーから抜く

スロットルケーブルは着脱タイラップでも固定されているので、

これも予め取り外しておいて後ほど同じ場所で固定するのを忘れないように。

タイラップを取り外す

あとはステム廻りを通していってハンドルスイッチ側まで

スロットルケーブルを取り外します。

スロットルケーブルを取り外した

次はスイッチボックスからケーブルを取り外します。

スイッチボックスから取り外す

あとはスイッチボックスを開いて、スロットルカラーからタイコを取り外して

ケーブルを完全に取り外しましょう。

んでこれが取り外したスロットルケーブルです。

ケーブルの取り外し完了

次は新品のケーブルを元通りスイッチボックスに取り付けて

スロットルカラーにケーブルのタイコを引っ掛けて取り付けます。

タイコを引っ掛ける

フレーム側の固定は忘れずにきちんと固定しておきましょう。

バンドでしっかり固定しておく

んで元通りフロアボードの下も通してきた状態がこちら。

新品のケーブルを通してきた

スロットルボディに取り付けて、遊びの調整を適切に行い

アジャストナットを固定します。

遊びの調整はハンドルを右いっぱいに切った状態で確認すること。

遊びを調整する

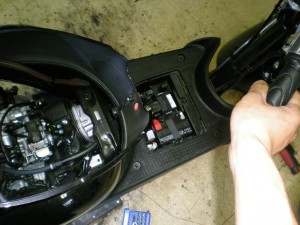

次はレッグシールドを元通りフロアボードの下に潜らせて取り付けます。

レッグシールドを取り付ける

引っ掛ける部分はこれ。

ツメ部分

あとはステムのカバーにキズがつかないように注意しながら

レッグシールドを元通り取り付けます。

レッグシールドを取り付ける

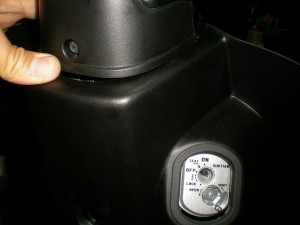

イグニッションキーの部分がきちんとはめ込まれているのを確認して

フロントカバーを元通り固定します。

フロントカバーを固定する

あとはハンドルバーを左右に切りながら、

スロットルの動作に不具合が無いか確認作業を必ず行い、

問題が無ければ作業は以上で完了です♪

じゃ今日はここまでー。

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

TODAYのグリップ表面温度 閉店時

22.0℃

あー寒い寒い。。

週明けの部品注文をしてからジャケットを着て

今日は帰りますー。

ではでは☆
