では本日の本題です。

先日からご紹介している

再び!?TSR125のキャブレターをオーバーホールしてみよう!

ですが、今日は最終回となります。

今までの過去の記事は以下のリンクよりご覧頂けます。

【第1回】再び!?TSR125のキャブレターをオーバーホールしてみよう!

【第2回】再び!?TSR125のキャブレターをオーバーホールしてみよう!

【第3回】再び!?TSR125のキャブレターをオーバーホールしてみよう!

【第4回】再び!?TSR125のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

フロートチャンバーを取り付ける

フロートチャンバー内部の部品の組み付けが完了して、

フロートチャンバーを閉じたところまででしたね。

今日はこの続きを最後までご紹介します。

残っているパーツ類を取り付けて行きましょう。

まずはチョークバルブから。

チョークバルブ表面に薄くシリコングリスを塗っておくと

動作がスムーズになります。

シリコングリスを塗っておく

チョークバルブをキャブレターに差し込んで固定しましょう。

チョークバルブを取り付けた

次にチョークレバーを取り付けて行きましょう。

チョークレバーを取り付ける

ボルト部分は稼働しますので、ボルトを締め付けて

レバーの動きが重たくなる場合は、シムやワッシャの取り付け順序を

間違えているか、そもそも取り付け方が間違えている

可能性がありますの、いま一度確認を実施しましょう。

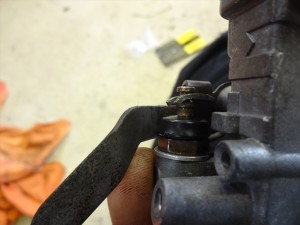

正常にチョークレバーを取り付けた状態がこちら。

固定ボルト部 アーム部

ボルトを完全に締め込んでも、レバー部分が

稼働する様にしましょう。

また、チョークバルブを持ち上げるアーム部分ですが、

結構曲がりやすい部品なので、チョークレバーの動作が

例えば引っ掛かりが悪いとか、チョークレバーを戻す際に

固いなんていう場合は、このアーム部分の曲がり具合を

調整すると良いでしょう。

続いてアイドリング調整ボルトの取り付け。

アイドリング調整ボルト

アイドリング調整ボルトは、締め込みすぎるよりも

少し緩い位にしておいて、エンジン始動後に締めながら

調整しましょう。

次はフロートチャンバーと吸入口上部とを繋ぐ

ホースを取り付けます。

※パワージェット用ホース

ホースを取り付ける

最後に燃料ホースを取り付けたら、

キャブレターのオーバーホール作業完了です♪

オーバーホール完了

さぁ~あとはエンジンに取り付けて行くだけです。

まずはスロットルバルブを組んでおきましょうか。

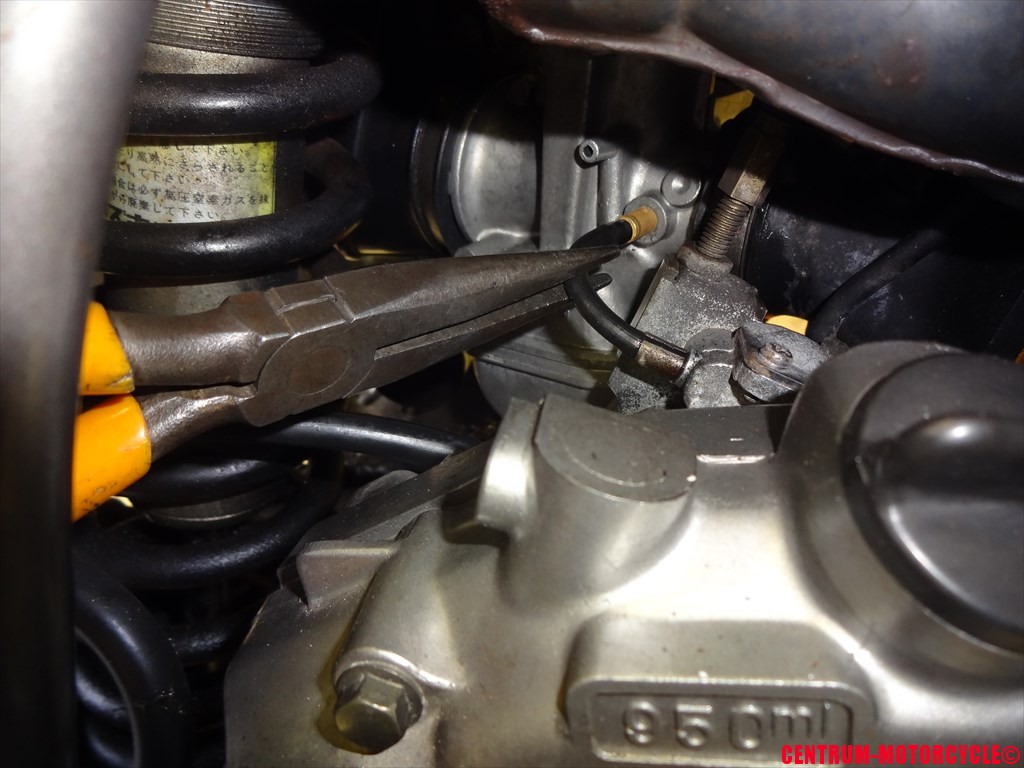

トップカバーにスロットルケーブルを差し込み、

スプリング、スプリングシートを取り付けて、

スプリングをしっかりと縮めた状態で

スロットルケーブルをラジオペンチでつまんで固定します。

ラジオペンチでつまむ

こうでもしないとね、なかなか場所が狭いのと、

指が太いとスロットルケーブルをスロットルバルブに

引っかけられなくって。

ジェットニードルを予めセットした

スロットルバルブに先ほどラジオペンチで

掴んでいたスロットルケーブルを取り付けて、

しっかりと溝にはめてから掴んでいるケーブルを離しましょう。

スロットルケーブルを引っかける

んでこれが取り付け終えた状態ですね。

取り付け終えた状態

これで準備完了ですね。

ではキャブレターを取り付けて行きましょう。

まずは先ほど取り付けたスロットルバルブを引っ張って、

こんな状態にしておきましょう。

スロットルバルブを引っ張る

この状態のままキャブレターにスロットルバルブを取り付けて、

トップキャップを固定しましょう。

キャブレターにセットする

ボルトを固定するまではしっかりとトップキャップと

キャブレターボディを押さえておきましょう。

トップキャップのボルトを締め付ける際は、

ガソリンタンクにロングドライバーを沿わすようにし、

キャブレタートップのボルトを固定しましょう。

ボルトを固定する

ボルトを固定したらキャブレターをエンジンに

取り付けて行きましょう。

まずは吸入口をダクトに差し込んで行きます。

ダクトに差し込む

そのままキャブレターをエアークリーナー側に

ぐっと押し込んでダクトを縮めて、

キャブレターをマニーホールドにスライドして移動させます。

キャブレターをスライドさせる

そのままマニーホールドにキャブレターを

しっかりと規定の位置まで差し込みましょう。

キャブレターを差し込む

キャブレター側にある凸部と

マニーホールド側にある凹部がしっかりと

合わさっているのを確認しましょう。

当初のようなこんな状態ではいけません。

差込不良

きちんとキャブレターを差し込んだら、ダクト側、

マニーホールド側それぞれのバンドを固定しましょう。

バンドを締め付ける

反対側にまわってオイルポンプのホースも

忘れずに差し込んでおきましょう。

オイルポンプのホースを差し込む

最後にガソリンホースをコックと接続して、

ガソリンコックをONにしておきます。

ガソリンホースを接続する

さぁいよいよエンジン始動です。

キーをONにして、チョークを引いて激しくキック!!

エンジン始動

無事にエンジン始動です♪

でも・・・

調子悪りぃぞ

なぜだ・・・なぜだ・・・なぜだなぜだぁぁぁぁぁ!!!

悪くなる要素は全て取り除いたはずなのに。

組み付けにミスがあったか?

いやぁそんなはずはない。

でも、明らかにキャブレター周辺に原因がある模様。

スパークプラグはガソリンでびちょびちょになるし、

しばらくしたらすぐにエンジン止まっちゃうし。

激しくオーバーフローでもしてるのか???

くそうぅ。。。

悩んでいても悔やんでいても調子は良くなりません。

キャブレターをマニーホールドとダクトから

取り外すと、エアークリーナー側に何か見えます・・・。

ん??

なんかあるな・・・。

(ごそごそ)

ええええええええええっw

ペーパータオルが出てきた

ペーパータオルが出てきましたww

なんでこんな所にw

ハッ!?

私『もしもし~セントラムモーターサイクルです。』

お客様『あっどうも~お世話になってます。』

『実は・・・カクカクシカジカで・・・・でね、ご自身で

 オーバーホールする際にね、ペーパータオルをダクト側に

 詰めたとかって記憶にありますかね?』

お客様『あっwそういえば・・・・入れました。取り出して・・・なかったかもw』

ぐはwww

私もキャブレターを取り外した時に気が付けば良かったのですが、

恐らく取り外した時は結構奥の方に入っていたようで、

全く見えてなかったんですよね~。

それが、エンジンを始動して吸入負圧が掛かって

キャブレター吸入口にまで降りてきたって事でしょう。

いやいや、これには正直驚きでしたわ。

でもね、ちゃんとペーパータオルを取り除いて、

エンジンを始動したらバッチリ好調になりましたとさ~♪

おしまい♪

今回も最後まで読んで頂き有り難う御座いました。

とんだオチとなった今回のお話如何でしたか?

みなさんも詰め物の取り忘れにご注意を。
