では本日の本題です。

まずは車両のご紹介から。

ホンダ CB400SF

ご近所にお住まいの方からのご依頼で

車両の引き取りに行ってきました。

症状は突然の走行中のバッテリー上がりだそうで。

で、JAFを呼んで自宅まで搬送してもらってから

バッテリーを確認してみた所、パンパンに膨らんでいたそうな・・・。

うぬぅ・・・・充電系統の不良であることは間違いなさそうですね・・・。

ただし、バッテリーも長期間使用していて寿命だったというのも、

少なからず影響がありそうです。

とにかくまずは現在の充電状況について確認していきましょう。

CB400SFのバッテリーはシート下の小物入れ奥にあります。

膨らんでいるバッテリー

写真をご覧の通り、バッテリーがボコボコと膨らんでいますね。

バッテリーが膨らむ症状と言えば、充電器で過充電を行った際や、

充電器で急速充電ばかりを繰り返し、そのまま使用していた場合などですね・・。

もうお分かりですよね・・。

そう、今回の場合は恐らくバッテリーの不良、もしくは

過充電が原因ということになります。

ただし、今の時点で判断するのは早すぎますので、

順を追って確認していきましょう。

まずはバッテリーにブースターを接続して、エンジン始動です。

アイドリング状態

アイドリング状態では異常がなさそうです。

ただ・・・回転数を上げていくと・・・

充電量が増えてきた

14.48V突破。

さらに回転数を上げていくと・・・

過充電の症状

5500rpmで15.47Vの出力。

これは異常です。

まったくレギュレートされていませんね。

正常な状態ですと15V台まで充電されるようなことはありません。

14.5VぐらいがMAXですね。

回転数を上げるとさらに充電量が上がりそうでしたが、

電装系の保護のためこれ以上の確認は不要です。

15Vの出力が確認出来た時点で、レギュレターの不良であることは明白です。

過度に電装系に負荷を掛けるのは良くありませんので、

症状がハッキリとした時点で、レギュレターの交換をお願いしますね。

症状を確認後にメーカーから新品のレギュレターも

取り寄せてありますので早速交換していきましょう。

CB400SFのレギュレターは左側サイドカバーの内側に配置されています。

サイドカバー下部の固定ボルトを取り外してっと。

左のサイドカバー

サイドカバーを取り外すと内部にレギュレターが見えます。

レギュレター

10mmのボルト2本で固定されています。

1本でアース線も一緒に固定されていますので、取り付ける際は

忘れずにアース線と共締めするのをお忘れ無く。

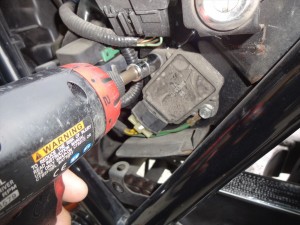

レギュレターを取り外す

レギュレター本体を取り外すと、

アース線と共締めされていたフレーム側のみ

塗装面が剥離されていて、ボディアースと接続されるようになっています。

ボディアース部

アース部分に腐食が見られますので、

アース不良を引き起こす可能性もありますので、

取付前にもう一度面を削って地金を出しておきましょうね♪

んでこれが取り外したレギュレターと接続用カプラです。

特に熔解部分や青サビなども発生していませんね。

レギュレターのカプラ

カプラ端子に青サビや、カプラの溶解がある場合は

端子の作り替え、およびカプラの交換を実施しておきましょう。

そしてこれがメーカーから取り寄せておいた

新品のレギュレターですね。

新品のレギュレター(放熱対策品)

新品のレギュレターは放熱対策が施された、

フィン付きのレギュレターへの変更されています。

ホンダのこの年代の車両に取り付けられている、

フィン無しタイプのレギュレターはトラブルが多いですね。

サイドカバー部からの負圧だけでは、レギュレターから発せられる

熱を捨てきれないんでしょうなぁ・・・。

ってか、対策品出すぐらいならいっそ、サービスキャンペーンとかで

改善すれば良いのにね。

んでは早速新品のレギュレターに交換していきますが、

おぉっと、その前にレギュレターの座面部分のアース部を研磨して

腐食を落としておきましょうか。

座面部分を研磨する

んでキレイに磨き終えた座面がこちら。

磨き終えた座面

これでアースもしっかり取れるようになりました。

レギュレターのカプラ端子を接続する前に、

防水と熱による端子の加熱を防ぐために

カプラ内部にシリコングリスを詰め込んでおきます。

シリコングリスを入れておく

カプラを接続してレギュレターを固定します。

あっ、アース線も忘れずに一緒に固定しておいて下さいね。

レギュレターを固定する

さぁこれで症状は改善しているはずです。

いや、絶対改善しています。

テスターをバッテリーに接続してエンジン始動です。

まずはアイドリング状態の発電量から。

アイドリング状態(交換後)

回転数を上げていくと・・・

回転数を上げて確認

6000rpmで14.17Vの出力です♪

ほぼ規定値ですね!

もちろん、回転数を上げても概ね14V台半ばに

しっかりとレギュレートされています~。

これで修理は完了です♪

ヘッドライトバルブも切れていたので交換してっと。

ガラス部分には触れない

ヘッドライトバルブなどの電球を交換する際は、

絶対にガラス部分を持って交換しないこと。

手指の脂がガラス表面で過熱して、最悪の場合電球が割れてしまうことがあります。

手で触れてしまった際は、パーツクリーナーなどを使用して

脱脂してから使用するようにしましょう。

交換時にはベース部を持って交換するように。

ヘッドライトカプラにも熱と浸水対策のために

シリコングリスをカプラ内部に入れておきましょう。

シリコングリスを塗っておく

最後に10kn程の試乗を実施して、試乗途中と

試乗後のバッテリーへの充電電圧が正常かどうか確認するのをお忘れ無く♪

試乗

試乗の結果も良好です~♪

ただし、足回りの抜け具合がハンパなかったですがw

次回車検時のご入庫に期待しましょう♪
