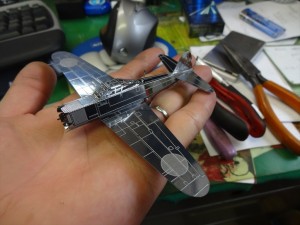

最後に車輪とプロペラ部分の部品を取り付けたら

零戦の完成です♪

完成

どうです?

結構大人心をくすぐるメタリック感じゃないですかね?w

プロペラは少し捻って取り付けてあげると、

ほんの少しだけりあるに見えます。はい。

零戦のメタリックナノパズルは800円ほどで

買えますのでぜひ一度ヒマ潰しにどうぞ♪

1時間程あれば零戦は作れますし。

フォードについては、また後日作って

ブログで紹介しますね~(・∀・)b

アマゾンからでも購入出来ますのでどうぞ♪

おおぉっと、これ忘れるところだった。

今日お客様からおやつを頂きました♪

泉大津市にあるちょっと有名?な?ケーキ屋さん?の

ドーナツだそうで。

トラヤ ドーナツ

トラヤさんだったっけかな?

イチゴ味がうんまいw

チョコも美味しいけどイチゴが一番お好みです。はい。

ざわざわ・・・もとい、わざわざオヤツ持ってご来店いただき

本当に有り難う御座いました~♪

夕方に美味しく頂きましたので( ̄^ ̄)ゞ

また来月の車検入庫お待ちしております♪

では今日もいつもの開店時のTODAYのグリップ表面温度と

明日の大阪の天気予報をお知らせです。

TODAYのグリップ表面温度 開店時

26.0℃

曇りのち晴れ

曇りのち時々晴れ!

~06時:40% ~12時:20%

~18時:20% ~24時:20%

明日の大阪の天気は台風8号や気圧の谷の影響で

明け方頃まで雨が降るでしょう。

昼以降は次第に晴れてくるそうなので安心ですね♪

とりあえず、今日は店の表に出しているノボリなどは

全てたたんでなおしておきました。はい。

ノボリがどうのこうのではなく、誰かに迷惑掛けないためです。

では今日の本題です。

昨日からご紹介している

CB400SF(NC31)のフロントフォークをオーバーホールしてみよう!

ですが、今日は中編となります。

前編については以下のリンクよりご覧頂けます。

【前編】CB400SF(NC31)のフロントフォークをオーバーホールしてみよう!

さて、前回までは確か

フォークを分解した

フロントフォークを分解し終わった所まででしたね。

今日はこの続きをご紹介していきます。

分解し終わったパーツ類を全て洗浄油で

洗浄していきます。

洗浄するパーツ類

1つ1つ丁寧にブラシを使って洗浄しましょう。

特にアウターチューブ底部にはヘドロのようなオイルが

溜まっていますので、確実に洗い流しておくように。

パーツを洗浄する

毎度のことですが洗浄中はデジカメに触れることが

出来ませんので、あっという間にパーツ類の洗浄作業は

完了です~。

洗浄完了

洗浄完了後は、パーツクリーナーとエアーブローを

併用して脱脂洗浄しておいて下さいね。

では脱脂洗浄後のパーツ類を組み付けていきましょう。

まずはインナーチューブ内部にスプリングを入れた

シートパイプを入れて行きます。

シートパイプを入れる

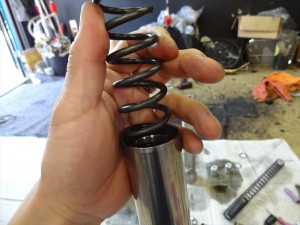

次にスプリングを入れましょう。

上下の向きを間違えないように入れましょう。

インナースプリングを入れる

ワッシャを入れてから、カラーを次に入れて行きます。

カラーを入れる

カラーまで入れ終わったら、インナーチューブを

上下逆さまにしてシートパイプを上向けましょう。

上下逆さまにする

カラーやスプリングを入れたのは、シートパイプが

落ちないようにする為なのです。はい。

何も入っていない状態ですとシートパイプが

落ちてしまいますので。

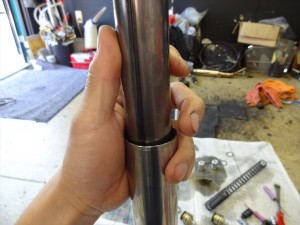

シートパイプ先端部にカラー(オイルロックピース)を入れてから

アウターチューブを被せていきましょう。

アウターチューブを被せる

アウターチューブを被せたら、新品のオイルワッシャを組み付けた

ボルトで仮固定しましょう。

※手で締めれる一杯まで

ドレンボルトを取り付ける

ドレンボルトを仮固定し終えたら、フォークを元通りに戻して

内部からカラーだけ抜き取っておきましょう。

※カラーが飛び出ていて作業しにくい為

次にブッシング、ワッシャの順番でインナーチューブに入れて行きます。

ブッシングとワッシャを入れる

専用工具を使用してブッシングを圧入します。

圧入する

圧入する時は、少しずつアダプターを回転させて

周囲をまんべんなく圧入していくように。

あと、ブッシング圧入後はワッシャを取り外して

しっかりとブッシングがオイルシールが収まる座面と

面一になっている事を確認しておきましょう。

圧入量が足りないと、オイルシールを固定する

クリップが入りませんので。

入らないもんだからと言って、

オイルシールを強く圧入して痛めてしまうことに

なってしまいますので。

ブッシングの圧入が終わったら、次にオイルシールなどを

圧入していきますが、シール類には予め内側に

シリコングリスを薄く塗っておきましょう。

シリコングリスを塗っておく

シリコングリスを塗りおえたオイルシールを

入れて行きますが、内側のリップを

インナーチューブ先端部のフチで痛めないように

注意しながら入れて行きましょう。

ビニール袋を被せたりするのも良いでしょう。

私は今まで一度もそんなことしたことはありませんけどw

※もちろん痛めた経験もありません

オイルシールを入れる

オイルシールをインナーチューブに入れ終えたら、

先ほどと同じように専用工具でオイルシールを

圧入していきましょう。

圧入時にはオイルシールのリップ部分を痛めないように、

アダプターの幅をしっかりと確認しながら圧入しましょう。

オイルシールを圧入する

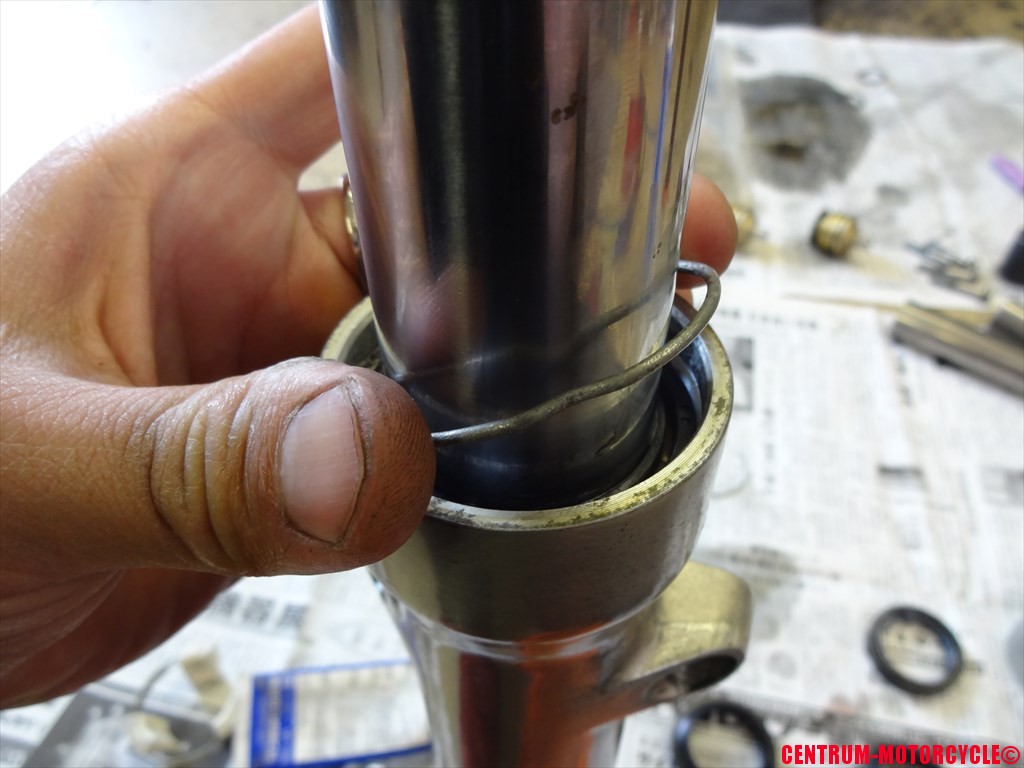

オイルシールを圧入し終えたら、オイルシールを止める

クリップを入れて行きましょう。

しっかりと圧入できていれば、クリップもスムーズに

パチンっ♪とハマってくれます。

クリップを入れる

最後にダストシールを取付けてっと。

ダストシールを取り付けた

以上で主要な作業は完了です~♪

お疲れ様です。

あとはフォークオイルを注ぎ入れてエア抜きを

して組み付けるだけですよっ!

作業完了

フォークオイルの注入などの作業は、

明日更新の後編でご紹介しますのでおっ楽しみに~♪
