では本日の本題です。

先日からご紹介している

ドラッグスター400のキャブレターをオーバーホールしてみよう!

ですが、今日は第5回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第2回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第3回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第4回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

キャブレターを分割した

キャブレターの連結ステーを

取り外して分解したところまででしたね。

今日はこの続きをご紹介しましょう。

分離したキャブレターの連結部に

差し込まれている燃料用の配管を

抜き取りましょう。

燃料用配管を抜く

キャブレターのパッキンセットを

発注せずに再使用する場合は、

取り外した後に水洗いしてから

冷蔵庫で保管しておきましょう。

※Oリングが伸びるのを防ぎます

次に左右のキャブレターの

エアーカットバルブを分解して行きます。

固定ボルトを取り外して行きますが

内部のスプリング張力によってキャップが

浮いてきますので、しっかりと指で押えながら

ボルトを取り外す様にしましょう。

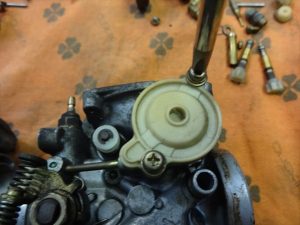

ボルトを緩める

ボルトを取り外すとキャップが

こんな風に外れてきますので

中のスプリングをぶっ飛ばさないように

注意して取り外しましょう。

エアーカットバルブのキャップを開けた

キャップとスプリングを取り外したら、

ダイヤフラムを抜き取りましょう。

ダイヤフラムを取り外す

左右共にエアーカットバルブを取外し

終えたら次はチョークバルブを取り外します。

チョークバルブは10mmのソケットレンチを

使用して取り外しましょう。

※スパナ等では場所的に取り外せません

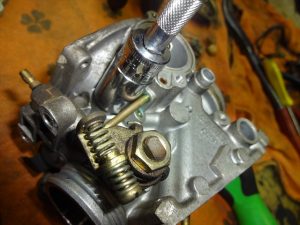

チョークバルブを取り外す

ソケットレンチを使用して緩め終えたら

あとは指でクルクルと回して

チョークバルブを抜き取りましょう。

チョークバルブを抜き取る

チョークバルブを取外し終えたら、

これにてキャブレターのインナーパーツの

分解作業は完了です!!

分解し終わったキャブレター

さぁここからはキャブレターを浸け込んでいく

前の下処理をしておきます。

各ジェット類および経路の疎通確認を

スプレータイプのキャブレタークリーナーや

パーツクリーナーを使用して実施します。

まずはよく閉塞している部位である

フロートチャンバー内部のチョーク経路です。

チョーク経路の疎通確認

チョーク経路の疎通確認

他の経路も同様にしてスプレータイプの

キャブレタークリーナーを使用して

穴という穴の疎通確認しておいてください。

ジェット類では最も閉塞しやすい

スロージェットをご紹介しておきましょう。

こんな風にキャブレタークリーナーを

ぷしゅーっと吹いて疎通確認です。

スロージェットの疎通確認

先端部からもしっかりと

泡が出ているのを確認しておきましょう。

メインジェットも、スロージェットも目視で

ある程度疎通確認出来ますが、

こうしてキャブレタークリーナーを

通しておく方が確実です。

ジェット類は他の小物とまとめて

別容器でキャブレタークリーナーの

原液に浸け込み、キャブレター本体や

大きな部品については原液層にそのまま

ドボンと浸け込んで丸1日程度放置です。

(・・・そして1日経過)

キャブレタークリーナーの原液槽に

浸け込んでいた本体などを取り出して

容器に入れます。

キャブレターを取り出した

キャブレタークリーナーの原液は

何度も使い回しが出来ますので、

原液槽から取り出した時は出来るだけ

振るい落としておきましょう。

勿体ない勿体ない。

取り出したキャブレターなどを洗浄油で

いつも通り洗浄して、浮いた汚れを

根こそぎキレイに洗い流しましょう。

洗浄油で洗浄する

キャブレタークリーナーの原液に浸け込んだら、

キャブレター表面が驚くほど美しくなります。

歯ブラシでしっかり擦って洗浄しておきましょう。

んでこれが洗浄完了後のキャブレターですね。

洗浄完了後

美しくなりましたね♪

元々のキャブレターから想像も付かないぐらい

ピッカピカに仕上がりました。

で、洗浄完了後はパーツクリーナーと

エアーブローを併用して経路内を

すべて脱脂洗浄を実施します。

パーツクリーナーで脱脂洗浄する

この時、もう一度経路の疎通確認を

実施しておくこと。

抜けが悪い場合や、左右で抜け方にバラツキが

有る場合は、もう一度スプレータイプの

キャブレタークリーナーを使用して経路内部を

洗浄しておくように。

あ、ちなみに完全に閉塞した状態で

キャブレタークリーナーに浸け込んでも、

閉塞した経路は完全に抜けないことが殆どです。

必ず事前に穴だけは通しておくように。

ジェット類も全て脱脂洗浄と併せて

疎通確認を実施します。

スロージェットの脱脂洗浄

尚、ジェット類は後ほど磨き上げるので

その後脱脂洗浄しても良いでしょう。

※磨き上げの際に洗浄油があると

ヌルヌルするので私はある程度

先に疎通確認と併せて脱脂しますが

続いてバルブシートを磨き上げていきます。

綿棒の先端にコンパウンドを少量付けて、

壁面からフロートバルブ座面部分まで含めて

キュッキュキュッキュと磨き上げます。

※フロートバルブ座面部分は汚れを

落とす適度でOKです

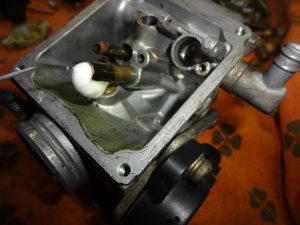

バルブシートを綿棒で磨く

壁面部分を重点的に磨いてこれぐらい

美しくなれば十分でしょう。

キレイになったバルブシートの壁面

最後に外側もコンパウンドで磨き上げれば

バルブシートの磨きは完了です。

※外側は磨いても磨かなくてもいいです。

気持ちと見た目だけの問題です。ええ。

磨き終わったバルブシート

さぁ次はジェット類も同様にして

磨き上げていきますが、今日はこれぐらいに

して続きはまた明日更新の記事でご紹介しましょう。

じゃ、今日の作業はここまで!
