では今日の本題です。

先日からご紹介している

CB400Fourのキャブレターをオーバーホールしてみよう!

ですが、今日はついに最終回(14回目)となります。

前回までの記事は以下のリンクよりご覧いただけます。

【第1回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第2回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第3回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第4回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第5回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第6回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第7回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第8回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第9回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第10回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第11回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第12回】CB400Fourのキャブレターをオーバーホールしてみよう!

【第13回】CB400Fourのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

キャブレターのオーバーホール完了

キャブレターの組付け作業が全て完了し、

ホース類の接続も終わらせたので

あとはエンジンに取り付けるだけ!

という所まででしたね。

今日はこの続きをご紹介していきましょう。

キャブレターをエンジンに取り付ける前に

予めガソリンを通してオーバーフローしないか

チェックしておくとGOODです。

エンジンに取り付けたはイイが、

ガソリンがオーバーフローして止まらないとか

涙が出てきそうになるでしょww

チェックの終わったキャブレターをエンジンへと

取り付けて行きますが、その前にマニーホールドに

薄くグリスを塗っておきましょう。

マニーホールドにグリスを塗っておく

こうしてマニーホールドにグリスを塗って

おくことによって、キャブレターを横から

入れてマニーホールド前まで持って行く際に

滑りが良くなるのと、キャブレターを

マニーホールドに差し込む際に不要な

巻き込みを防止する為でもあります。

忘れずに塗っておきましょう。

続いてエンジンにキャブレターが

ぶつからない様に予めタオルなどを

被せておいてから、スロットルケーブルを

先にセットしておきます。

まずは引き側から。

引き側のワイヤーを取り付けた

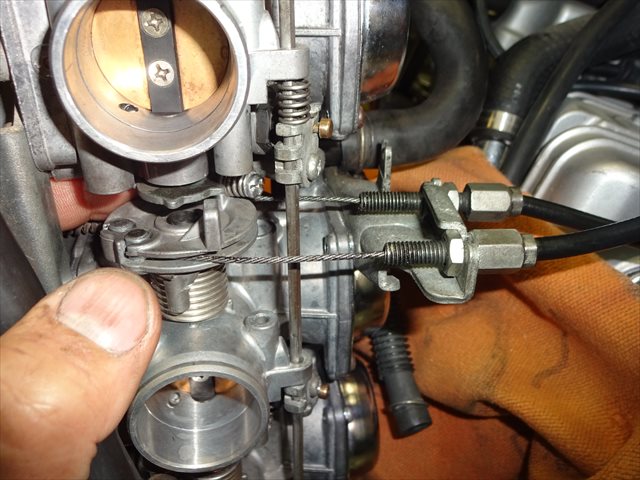

続いて戻し側のケーブルも取り付けましょう。

写真が立て向いているのではなく、

キャブレターを縦にした状態で取付けしています。

戻し側のケーブルも取り付けた

スロットルケーブルの取付が終わり、

アジャストナットの固定も終わったら

次にチョークケーブルを取り付けましょう。

チョークケーブルを取り付けた

ケーブル類の取付が終わったら捻れない様に

注意してキャブレターを元の角度に戻し、

右側よりマニーホールドとダクトの間に

キャブレターを押し込んで行きましょう。

キャブレターを押し込んで行く

そのまま左一杯まで入れ、マニーホールド前の

定位置まで持ってきたら、マニーホールドの

噛み込みが無いことを確認してから

そのままキャブレターを押し込みましょう。

マニーホールドにキャブレターを差し込む

マニーホールドにキャブレターを差込み終わったら、

もう一度マニーホールドを噛み込んでいないか

しっかりとチェックしてから、バンドを締め付けて固定しましょう。

バンドを固定する

バンドを固定する

マニーホールドのバンドを固定し終わったら

アイシング防止用冷却水のホースを元通り

キャブレター底部に差し込んでっと。

冷却水のホースを差し込む

エンジン左側にはアイドル調整用の

スクリューを引っ張り出してステーに

固定しておきましょう。

アイドルスクリューを固定する

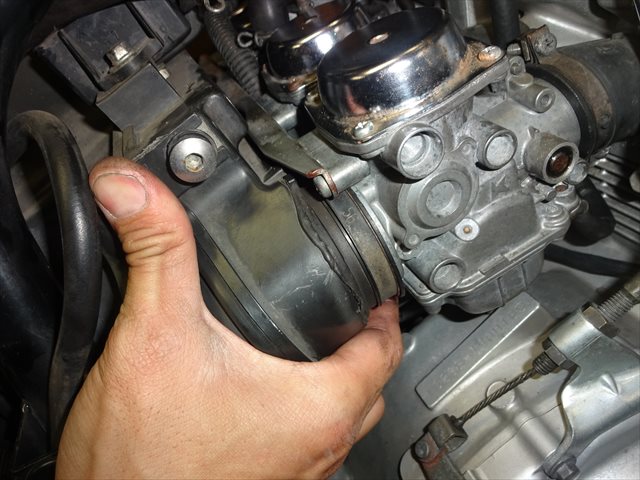

次にエアークリーナーボックス全体を

キャブレター側に押し込んでしっかりと

キャブレターとダクトを接続しましょう。

この時も、マニーホールドと同様に

巻き込みが無いかどうかは必ず

チェックしておく様に。

エアークリーナーボックスを寄せる

ダクトがしっかりとキャブレターと

接続出来たら、ズレない様に注意しながら

ダクト部分のバンドを固定しましょう。

ダクトのバンドを固定する

バンドの固定が終わったらエアークリーナー

ボックス側から伸びてきている、エアーベントチューブを

キャブレターと接続してっと。

エアーベントチューブを接続する

スロットルポジションセンサーの

配線カプラも忘れずに差し込んでおきましょう♪

スロットルポジションセンサーの配線を接続する

あともうちょっとですよん♪

ガソリンタンクを取り付けましょう。

前面部のタンクの縁をフレームに

接触させてキズを付けない様に注意しながら

斜め前に押し込む様にしてガソリンタンクを

フレームにセットします。

写真はありませんが、ガソリンタンクを

セットしたらフューエルホース、負圧ホースを

ガソリンコックに接続しておくのもお忘れ無く。

ガソリンタンクをしっかりと固定します。

ガソリンタンクを固定する

最後にエアークリーナーボックス横の

カバーを取り付けてっと。

カバーを取り付ける

さぁこれで部品類の取り付けはすべて完了です。

残すはエンジンを始動して

コンディションを確認するだけ♪

緊張の瞬間ですね。

イグニッションをONにして、数回に分けて

セルを回してまずはキャブレター内部に

ガソリンを満たしましょう。

しばらくすると、ポッ・・ポポポッ・・・と

エンジンか掛かりそうな雰囲気になってきます。

さらに何度か続けると・・・・

ブオォオォォォオオオオオォォォォ

エンジン始動

アイドリング調整ノブを回して1100rpm

ぐらいに調整しましたが・・・・

超・絶・安・定♪

吹け上りも軽く、アイドリングへの戻りも実によい。

もちろん、その後の試乗でも

今までにないようなスムーズな加速感、

それに同調もきっちり揃っているので

ギクシャクする感じも無く

素晴らしい(*´з`)

今回は予定よりも部品の交換点数が

多くなり、予算も大幅にオーバーしましたが

抜群のコンディションになりましたので

お客様も必ずや喜んでくれる事でしょう。

皆様、今回も最後までしっかりと

読んでくださり本当にありがとうございました。

また明日からは別の記事を書いていきますので

懲りずにまた見に来てくださいね♪

良ければコメントもして頂けると嬉しいです♪

じゃ、今日の作業はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

TODAYのグリップ表面温度 閉店時

25.4℃

雨・・・・酷く降ったりやんだりを

繰り返しています。

今日はどうしようかね・・・カッパを着て帰るか

軽トラックで帰宅するか。

もっと激しくずっと降り続いていたら

確実にカッパ着て帰るんですけどwwwww

豪雨に打たれる快感(´∀`*)

ぐふぅww

ではまた明日も元気でお目にかかりましょう☆
