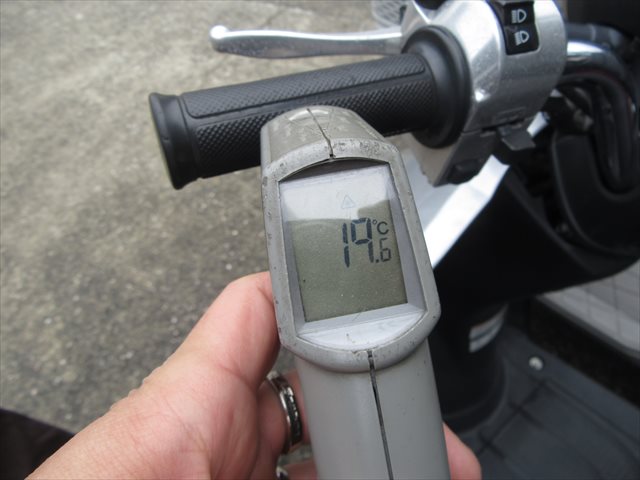

開店時のグリップ表面温度

TODAYのグリップ表面温度 開店時

19.6℃

明日の大阪の天気予報

曇りのち雨

曇りのち一時雨!

降水確率と概況

~06:40% ~12:30%

~18:30% ~24:60%

明日の大阪の天気は、気圧の谷の影響により曇り夜は雨が降る見込みです。うむぅ・・・やばいなぁ・・・月曜日の夜は車両の引取りがあるのですが、昨日の予報では曇りだったのに、今日の予報を見たら雨になってるし(´-ω-`)

いつもならあまりの雨の場合は引取り日程を変更するのですが、残された日数が少ないという事も有りますので、ここは少々気張って雨でも取りに行かねば。

雨雲よ去れっ!

ここからが今日の本題

先日からご紹介している、

V-MAXのノーマルマフラーを取付けしてみよう!

ですが、今日は最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

前回までの記事

ども。 【これは月曜日に書く予定だった記事です】 今日は朝一番で市役所に行って来ました。 この何とも言えない微妙なゆるキャラこそ、大阪狭山市が誇るさやりんです...
ども。 ついに今日で今年度が終わりますねぇ・・・・(´-ω-`) まぁ大企業でもあるまいし当店自体には何ら関係ないことですが。ただ、間接的に取引先などの影響というのは少なか...
ども。 衝撃のお知らせから今朝出勤するまでの約7時間・・・。 これほどまでにコメントやメールが届くなんて夢にも思っていませんでした。沢山のコメント、メール、ご来店、本当にありが...
ども。 連日多数のお客様よりメールを頂いております。 また、まだ記事をご覧頂いていないお客様の来店に併せてご説明をさせて頂いておりますが、一様に皆様当店のことを名残...
ども。 今日もお疲れ様です~。 いつもコンビニに行った時に探してくれてるんですね・・・ありがたや。と言うことは、ローソンでもサークルKでもなく、いつもセブンイレブンなのです...

前回までのおさらい

フランジを仮固定する

前回までは確か、フロント側のエキパイを組み合わせた状態でエンジンとサイレンサーに仮固定まで済ませた所までしたね。

今日はこの続きを最後までご紹介していきましょう♪

作業再開

サイレンサーの押し込み

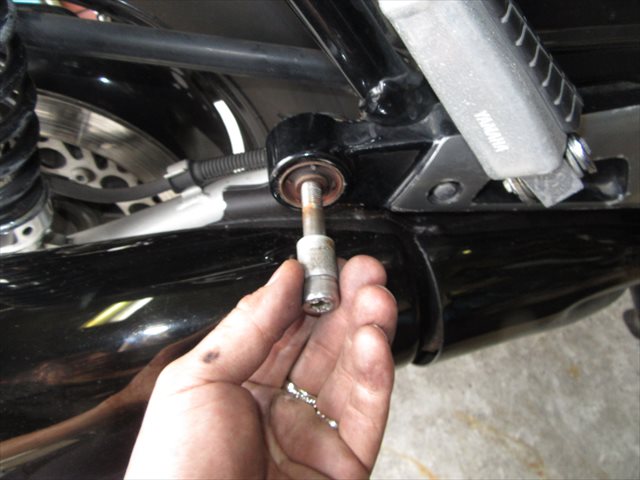

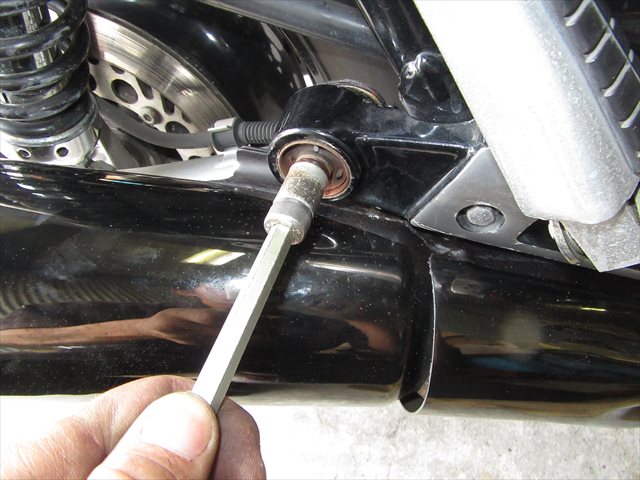

サイレンサーの固定ボルトを取外す

フロント側エキパイの差込量がほんの少し足りないため、サイレンサーをフロントに向かって押し込んであげたいと思います。

仮固定していたサイレンサーの固定ボルトを再び取外しましょう。

既に前後共にエキパイが差し込まれているので落ちてしまうということはないですが、軽く足で支える程度はしておいた方が良いでしょう。

左側も同様に仮固定のボルトを取外しておいてください。

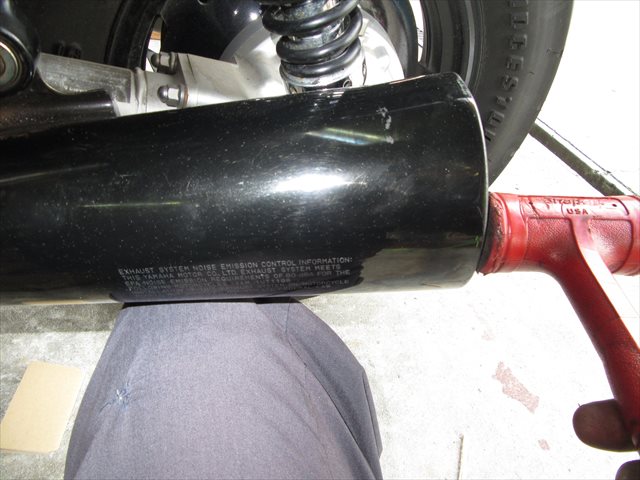

サイレンサーを前に向かって叩く

固定ボルトを取外し終わったら、写真の様に軽くサイレンサーを元の高さで支えながらプラスティックハンマーで前に向かってトントントンと叩き入れます。

また、ハンマーを左手に持ち替えて前後のエキパイを叩きながら少しずつ座りを良くしていきながら、交互に叩いて少しずつエキパイの差込量を増やしていきましょう。

この作業を実施する事により最後までエキパイをサイレンサーに差し込むことが出来ます。この時点でまだ半分程度しか差し込まれていない場合、サイレンサーへの差込み角度が悪すぎるか、中でガスケットが潰れてしまっている可能性があります。

もう一度取外して確認するかどうかはオーナーさん自身でお決め下さいww

恐らくジョイント部分から排気漏れしなくとも、エキゾーストポート側などから排気漏れしてしまうかもしれません(^_^;

サイレンサーの固定

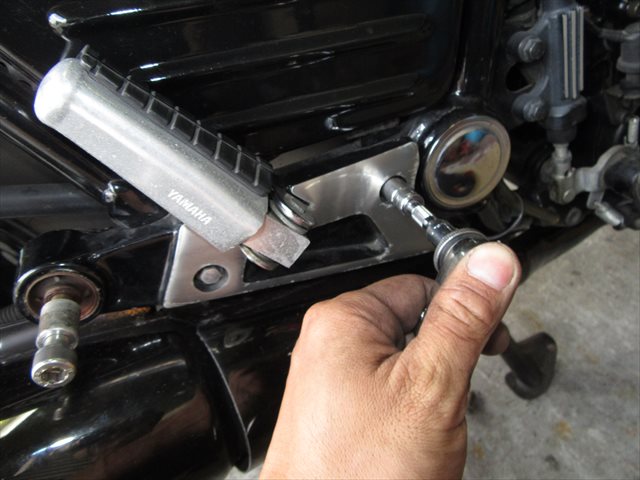

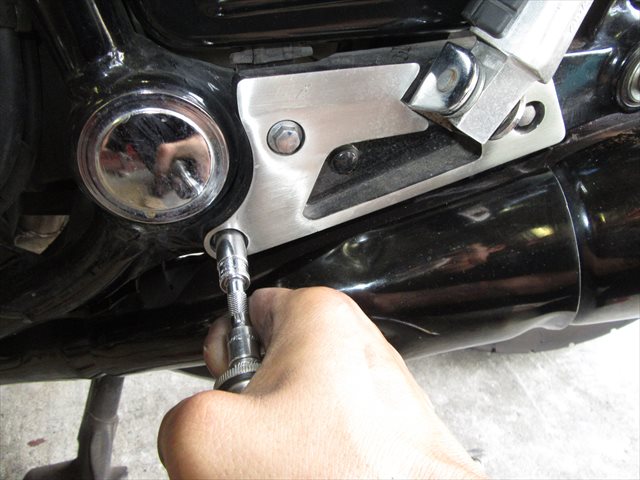

ステッププレートを緩める

サイレンサーの固定ボルトを入れようと思いましたが、ボルト穴が3分の1ほど前方へズレて入れることが出来無いので、ステッププレートの固定ボルトを一度緩めてボルトを入れやすくします。

サイレンサーの固定ボルトを本締めする

サイレンサーの固定ボルトを本締めする

ステッププレートの固定ボルトをある程度緩めると、サイレンサーの固定ボルトも入れやすくなりましたので、この状態で先にサイレンサーの固定ボルトを左右共にある程度入れて仮固定しておきましょう。

ステッププレートを固定する

最後に緩めておいたステッププレートの固定ボルトを本締めしておきます。サイレンサーの固定ボルトはまだ仮固定状態としておいてください。

何度も付けたり外したり申し訳ないww

フランジ部の本締め

フランジ部を本締めしておく

サイレンサーの位置決め仮固定が終わったら、次はフロント側のエキパイフランジ部の仮固定しておいたナットを本締めしていきます。

フランジ部のナットを交互に締め付けつつ、

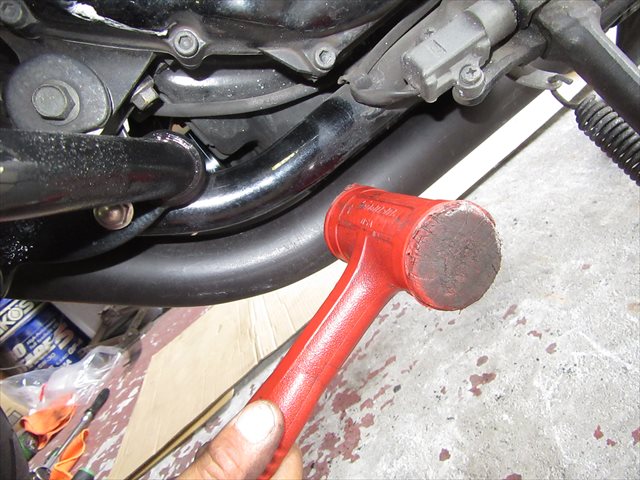

エキパイを叩く

エキパイをトントントンと叩いて衝撃を与え、サイレンサー差し込み部の座りを良くしながらフランジ部を締め付けていきましょう。

こうして作業を進めるごとに叩いてあげることにより、無理なくしっかりと真っすぐにサイレンサーとエキパイをジョイントさせることが出来ます。

見た目だけならこんなことしなくてもマフラーの取付は出来ますが、排気漏れさせずに1回の作業で手直し無しで終わらせるには、これぐらい慎重にしても罰は当たりません。ええ。

でもこれぐらい慎重に作業していても、排気漏れしてしまうことがあるので、何も考えずただ闇雲に付けたエキパイが排気漏れせずに取付できるなんて、奇跡といえるでしょうねぇwwww

ジョイントバンドの締め付け

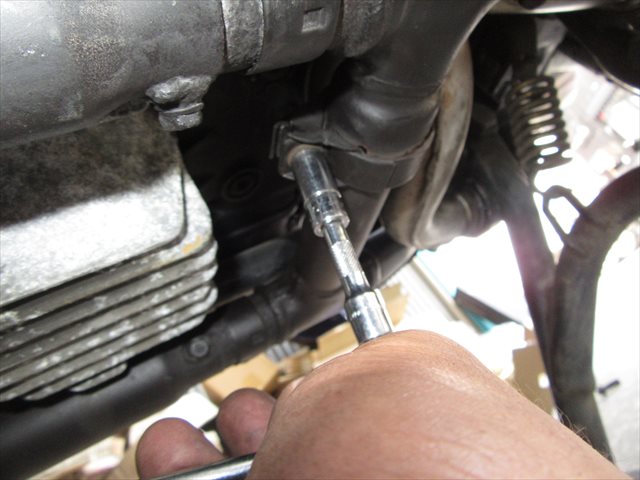

フロント側エキパイジョイント部

これはフロント側のエキパイ同士をつないでいるジョイント部のバンドですね。

底部から工具を入れて締め付けますが、予めジョイントバンドのボルトにはグリスや潤滑油を塗っておくとボルトが腐食せずに、次回作業時に折損して苦労したり・・という事を防止することが出来ます。

それでなくとも大排気量車のエキパイは高温になる上、底部は水に濡れて腐食しやすいのでね。ねじ山部分だけでもグリスを塗ってから入れ直すことで随分と良いと思います。

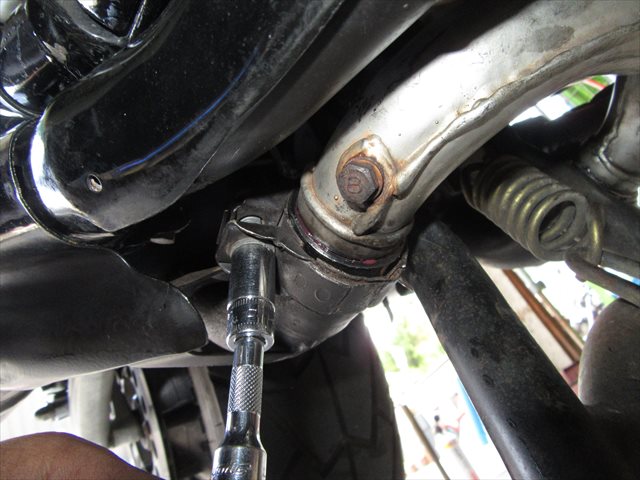

サイレンサージョイントバンドの締め付け

サイレンサーとエキパイのジョイントバンドも締め付けましょう。

ガスケットを入れる際にあまりの腐食で内面が酷く凹凸が出来ていたため、ガスケットを入れやすくするために少々広げた差し込み部となっていますが、しっかりとジョイントバンドを締め付ければ大丈夫です( ´∀`)b

サイレンサーの締め付け

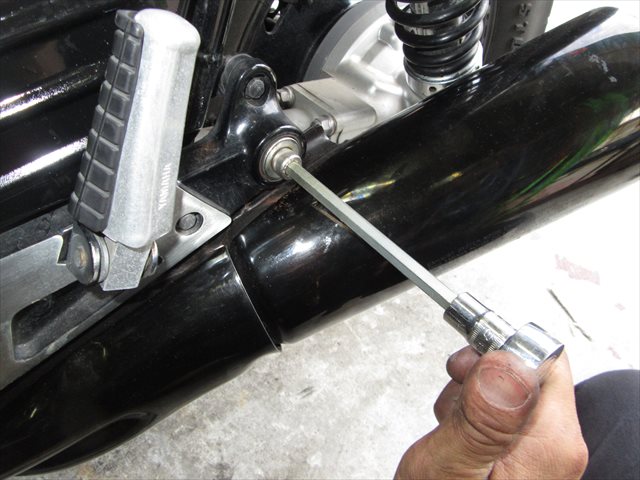

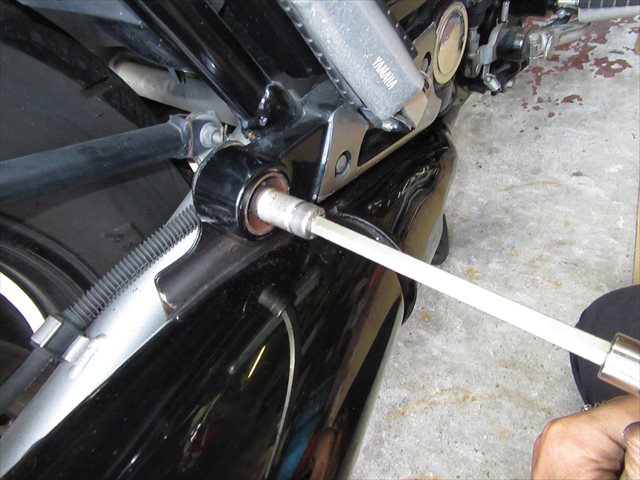

サイレンサーの固定ボルトを本締めする

サイレンサーの固定ボルトを本締めする

いやぁお待たせしました。

今まで何度も付けたり外したりを繰り返したサイレンサーの固定ボルトですが、ここでやっと本締めです。もうこれで終わりですのでしっかりと締め付けておいてくださいwww

エンジン始動、テスト

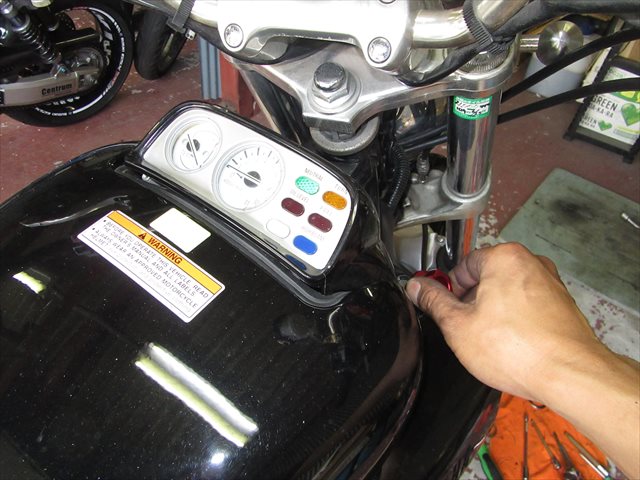

エンジンを始動して確認する

どきどきの瞬間です。

エンジンを始動して排気漏れの有無を確認しますが、これだけ苦労して取付けたマフラーなので一度で決まればやっぱり嬉しいですからね・・・ほんとにドキドキしますwww

(きゅるるるるっ)

どぅるるるるるるるるるるるる

※毎度自分でも思いますが、このエンジン始動時の表現の拙さときたら・・・(笑)

サイレンサー出口を押さえて、ジョイント部、フランジ部から排気漏れしていないか確認しましょう。排圧を掛けることによって、より排気漏れ箇所が分かりやすくなります。

排気漏れなく好調

※分かる人には分かる懐かしいワードですねぇ・・・イオン無く好調wwww

完成

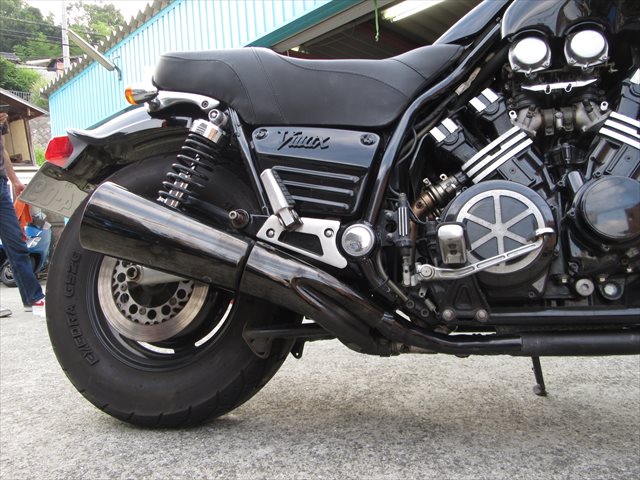

マフラーの取付け作業完了

以上でノーマルマフラーの取付け作業は完了です!!

排気漏れもなく1発で取付け出来て最高です(*´ェ`*)

ぜひ皆さんもこの記事を参考に一度チャレンジしてみてくださいね♪活字では表現できないような手の動きなどが多数必要となると思いますが、焦らずに少しずつ作業を進めればきっと1発で決めることが出来ると思います♪
