はい、今日の本題です。

昨日からご紹介している

エリミネーター125(A6)を規制前に仕様変更してみよう！

ですが、本日は後編となります。

前編をまだ見ていないぞという方は以下のリンクよりご覧いただけます。

■ 【前編】エリミネーター125(A6)を規制前に仕様変更してみよう！

さて、前編では最後に

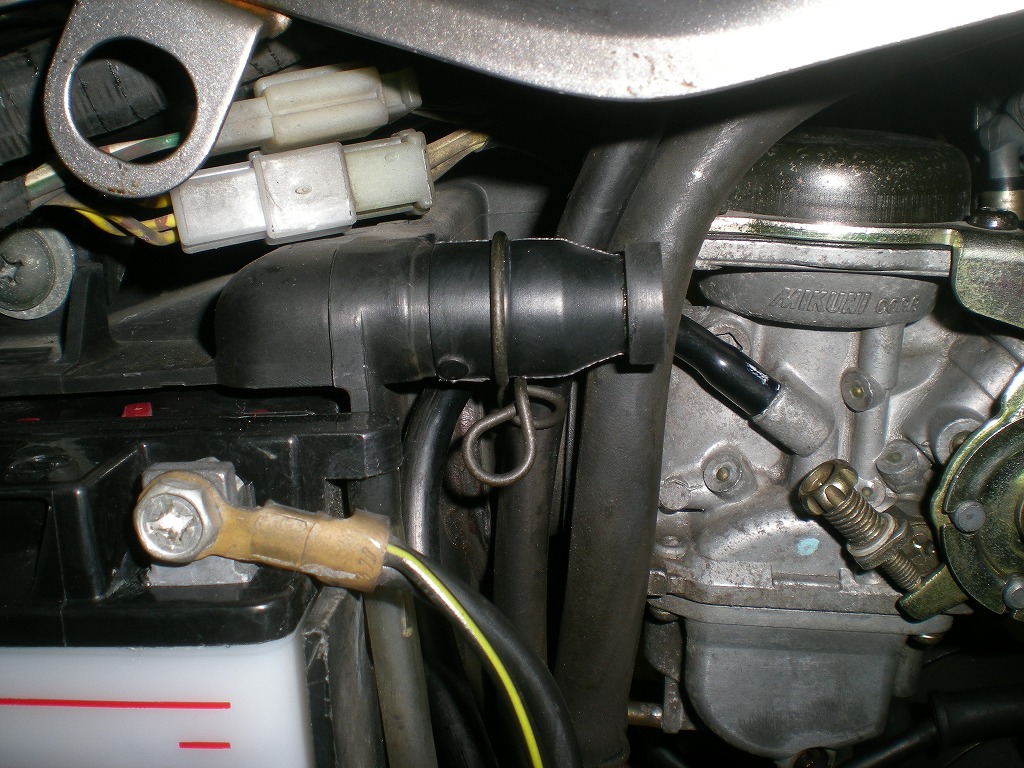

エアークリーナーBOXの接続部分をゴムホースを使用して

フタしたところまででしたね。

今日はこの続きをご紹介します。

今日はいよいよ出力を抑制しているキャブレター部分の作業をご紹介しますよ。

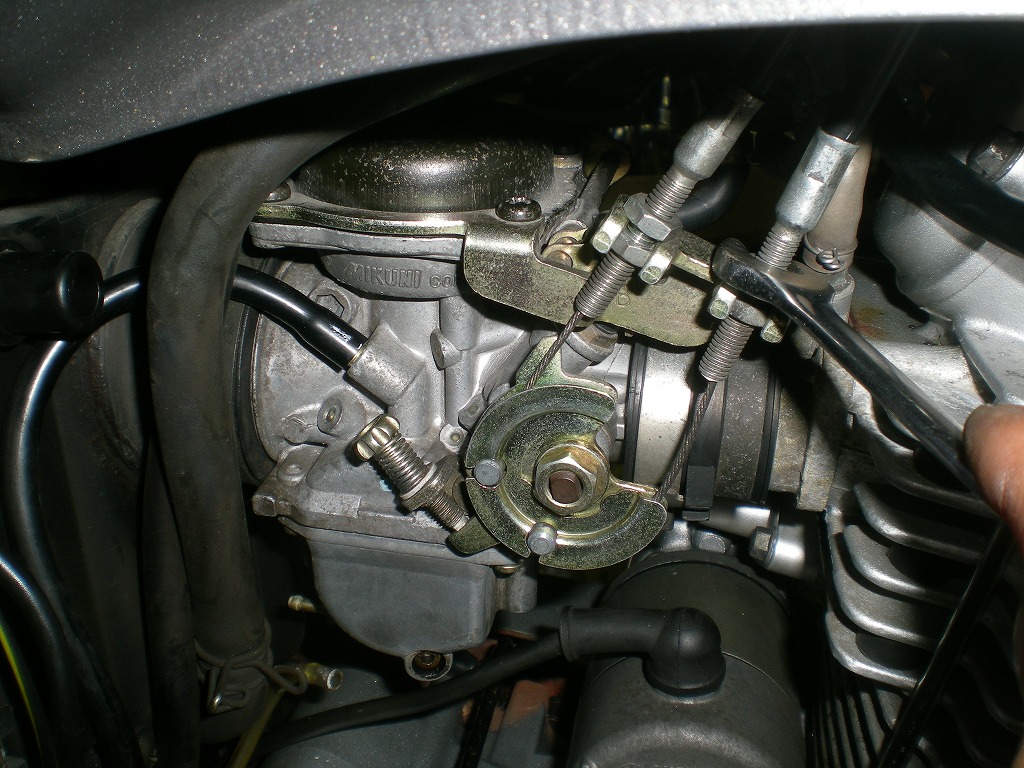

まずはスロットルケーブルをキャブレターから取り外します。

10mmのナットを引き側・戻し側共に緩めるだけで

取り外せるので楽チンです～♪

次はキャブレターに接続している燃料ホースを取り外し、

予めキャブレター底部のボルトを緩めてフロートチャンバー内の

ガソリンを全て排出しておきます。

フロートチャンバー内のガソリンの排出が終わったら、

エアークリーナーのダクトとエンジン側マニーホールドの

固定バンドを両方とも緩めておきます。

これで準備完了です。

キャブレターを少しエアークリーナー側に引きながら

車両左側に回転させます。

少々荒業ですがキャブレターの洗浄を行う訳では有りませんので

この方法で交換するのが一番工賃が安く済みます。

これでキャブレタートップ部分が外側に向きましたので

エンジン出力を抑制していた、問題のバキュームピストンを

交換していきましょうか。

キャブレタートップのボルトを緩めると、内部のスプリングの力で

フタが飛んでいっちゃいますので、最後まで指で押さえながら

フタを取り外します。

んでこれがフタとスプリングを取り外した状態です。

これがバキュームピストンですねー。

こいつのおかげでエンジン出力が約5馬力ダウンしています。

早速キャブレターからバキュームピストンを取り外しました。

よく見るとバキュームピストンに穴が開いているのが分かりますか？

そうなんです。

穴開いてるんですねー。

バキュームピストンに穴を開けることによって、強制的に負圧を逃がしてしまい

ピストンが100%持ち上がらない(全開にならない)様にしてエンジン出力を落としています。

つまり、この穴さえなければバキュームピストンはしっかりと

全開まで持ち上がってくれるようになるって事です。

※良い子は穴を埋めてしまおうとか考えないようにｗ

んでこれがメーカーから取寄せておいた

エリミネーター125（A3）モデルのバキュームピストン(写真左側)と

現在車両に取り付けられていたバキュームピストン(写真右側)です。

規制前のバキュームピストンは穴が開いてませんねー。

でもコレだけ交換してもダメです。

メインジェット・パイロットジェット・ジェットニードルも交換が必要です。

まずは古いバキュームピストンからジェットニードルを取り外します。

バキュームピストン内部のプラスボルトを取り外します。

ボルトを取り外すとこんな風にジェットニードルが取り外せます。

新しいジェットニードルを組み付ける際は

細かい部品の取り付け順番を間違えないようにご注意を。

ジェットニードルも新旧比較です。

写真右：規制前

写真左：規制後(現装着部品)

規制前のジェットニードルの方がEクリップを入れる溝が多いです。

調整の幅が広いって事ですな。

今回はとりあえずセオリー通り3段目にクリップを装着しました。

んで新しいバキュームピストンにジェットニードルを組み付けっと。

次は逆の手順でバキュームピストンをキャブレターに取り付けて

元通りフタを閉めて完了です。

次はメインジェット等の交換作業なので、

キャブレターをさらに180度逆に回転させます。

ただ、そのままでは回転させることが出来ないので、

チョークレバーを予めON状態(レバーを下げる)にしておきましょう。

チョークレバーを下げた状態にすると、簡単にグルリと

180度回転させることが出来ます。

んでこれが回転させた状態。

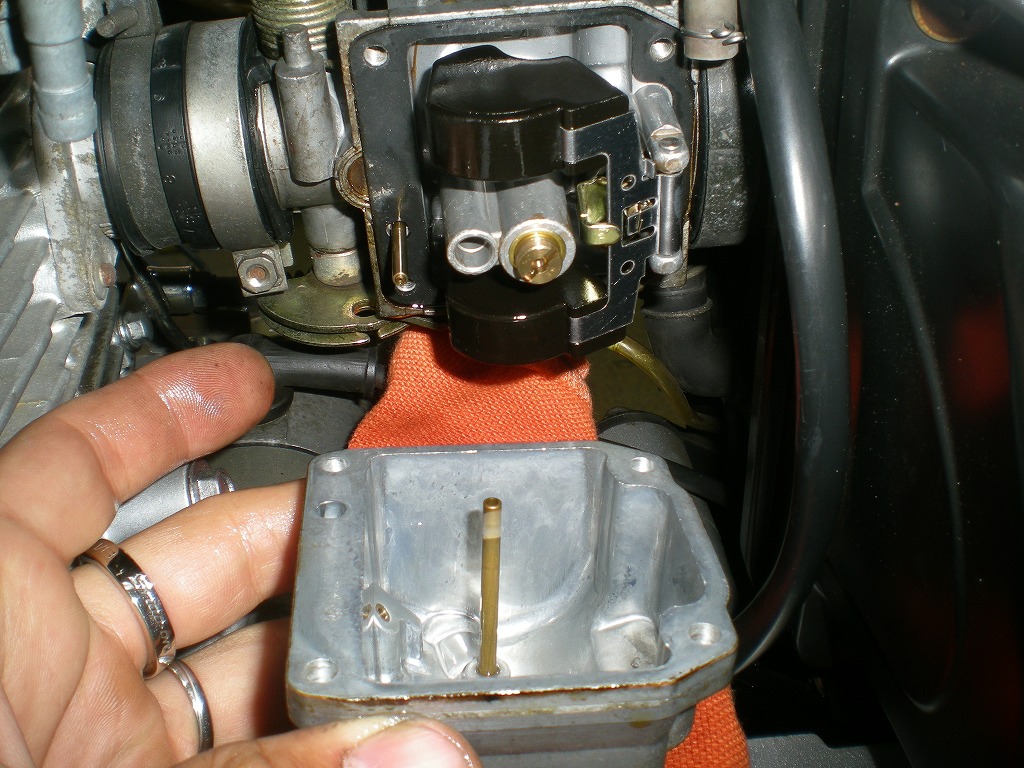

これでフロートチャンバーも楽チンで分解することが出来ます。

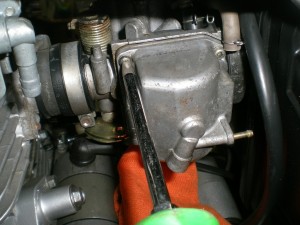

フロートチャンバーの固定ボルトは舐めやすいので、

舐めてボルトを潰さないように注意してフロートチャンバーをあけましょう。

フロートチャンバーを開ける際は、残ったガソリンが出てくるので

必ず予めウエスなどを準備しておく事。

まずはメインジェットを交換します。

純正の指定番数が数種類有りますが、取り付けた番数はナイショです♪うふ♪

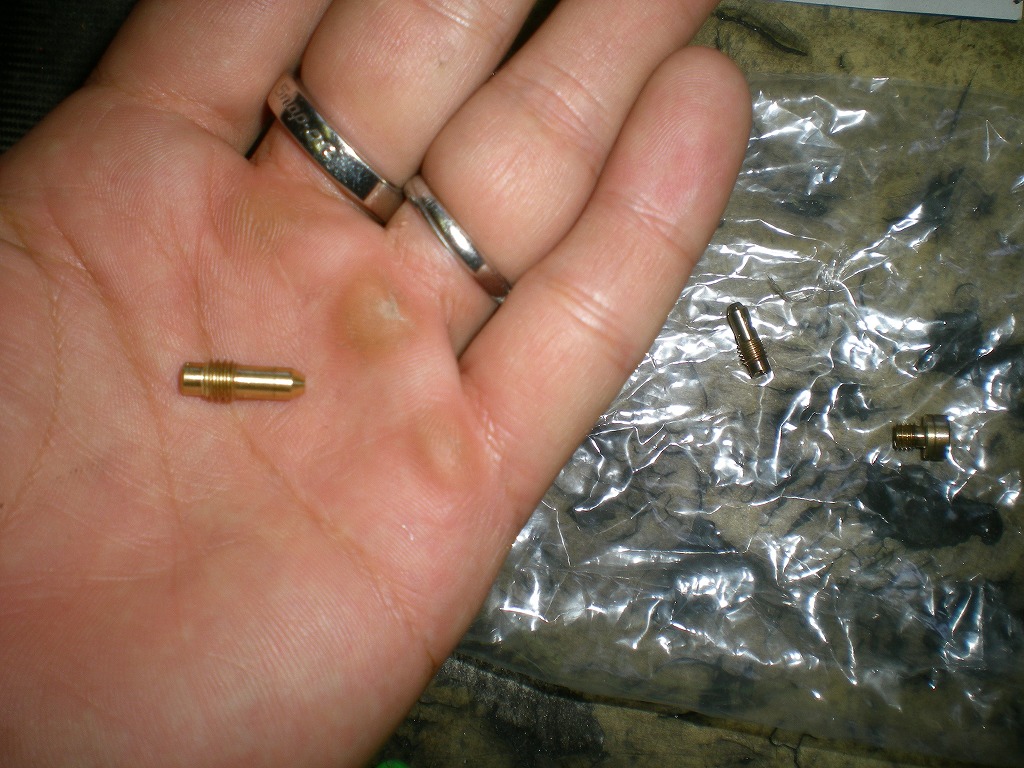

次はパイロットジェットを交換します。

細くて先端部分が欠けてしまいやすいので注意して取り外します。

んでコレが新しく取り付けるパイロットジェット。

しっかりと規定トルクで締めこんだら、元通りフロートチャンバーを

取り付けてっと。

締める時も舐めないようにご注意を。

フロートチャンバーを元通り取り付け終わったら、キャブレターを

元の角度に戻して、エアークリーナーのダクト、マニーホールドの

固定バンドを忘れずにしっかりと閉めこんでおきましょう。

さぁ作業もいよいよ終盤です。

次は排気ガスのバイパスバルブが無くなった事により、

エンジンから取り出していた負圧のホースの行き先が

無くなってしまっていると思います。

これを完全に撤去してマニーホールドとガソリンコックだけ

負圧のホースで繋ぐようにしていきます。

まずはマニーホールドから負圧ホースを取り外します。

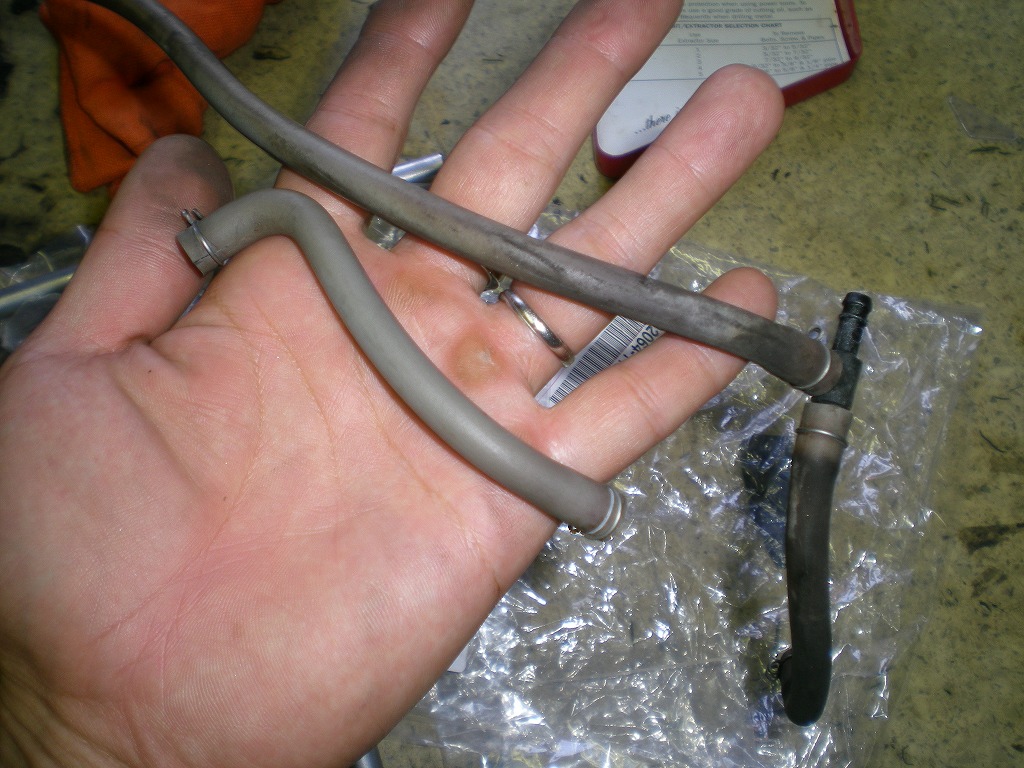

んでこれが取り外した負圧ホース一式です。

写真に映っている中で一番短いホースだけを再利用して

マニーホールドとガソリンコックを接続しましょう。

長さもバッチリですよー。

あとは燃料ホースをガソリンコックに忘れずに接続して、

スロットルケーブルを元通りキャブレターに取り付けます。

はい、これで作業完了です♪

ガソリンコックのレバーを【PRI】レンジに回して、

強制的にガソリンを流してフロートチャンバーにガソリンを溜めます。

んでドキドキしながらエンジンを始動させると・・・・

どどどどどどどどどどどど・・・・・・・・

いい感じで一発始動です。

しばらくアイドリング状態で様子を見て、早速ヘルメットを被って試乗♪

※パイロットスクリューの調整も忘れずに行うように。

　規制前と規制後では戻し回転数が異なります。

やっぱエエッすな！

きちんとスロットル全開でパワーモリモリというのが

はっきりと体感できます～。

規制後モデルでパワーに満足がいかないというお客様は

ぜひ実施される事をオススメしますよ♪

坂道発進も楽々～♪

低速からでもパワーモリモリ～♪

燃費は走行条件によっては悪くなる可能性がありますので

その点十分ご理解の上作業を実施して下さいまし。

これでエリミネーター125の規制前仕様への変更作業は完了です♪
